蘇州納米所張其沖等在纖維狀自供能光電探測(cè)器方面取得系列進(jìn)展
可將光信號(hào)轉(zhuǎn)換為電信號(hào)的柔性光電探測(cè)器在仿生眼、光通信、環(huán)境監(jiān)測(cè)和智能紡織品中滿(mǎn)足了智能非接觸交互技術(shù)的應(yīng)用需求。一維的纖維狀光電探測(cè)器具備高柔韌性、輕量化、多方向光吸收和固有的可編織特性,在極端特殊場(chǎng)景如狹小空間、高曲率彎曲狀態(tài)以及智能可穿戴等場(chǎng)景中顯現(xiàn)出巨大優(yōu)勢(shì)。但是,現(xiàn)有的纖維狀光電探測(cè)器主要使用基于金屬線(xiàn)的無(wú)機(jī)半導(dǎo)體構(gòu)建,這些剛性半導(dǎo)體容易受到反復(fù)扭曲和彎曲的影響,導(dǎo)致光響應(yīng)度欠佳,響應(yīng)時(shí)間緩慢,在編織及彎曲過(guò)程中活性材料易脫落,甚至還會(huì)導(dǎo)致嚴(yán)重的短路。因此,必須發(fā)展新型纖維狀光電器件,在促進(jìn)電荷傳輸?shù)耐瑫r(shí)保持優(yōu)異的柔性,兼具高光響應(yīng)度和短響應(yīng)時(shí)間。
圖1. 多功能光電化學(xué)纖維狀光電探測(cè)器示意圖
圍繞設(shè)計(jì)具有高靈敏度和快速響應(yīng)速度的纖維型光電探測(cè)器,以解決目前纖維狀光電探測(cè)器半導(dǎo)體-金屬電極界面兼容性差和器件易短路的難題。首先從碳納米管復(fù)合纖維電極微納結(jié)構(gòu)設(shè)計(jì)和器件結(jié)構(gòu)優(yōu)化出發(fā),以高強(qiáng)、高韌、高導(dǎo)電的碳納米管纖維(CNTF)為基體,設(shè)計(jì)制備氧化鋅(ZnO)納米陣列光敏電極、鋅普魯士藍(lán)(KZHCF)納米立方體儲(chǔ)能電極,并采用PVA/NaClO4作為凝膠電解質(zhì)成功制備了一種纏繞結(jié)構(gòu)的纖維狀光電化學(xué)型光電探測(cè)器。所組裝的光電化學(xué)纖維狀光電探測(cè)器以凝膠電解質(zhì)為離子傳輸層和電子絕緣層,可有效保護(hù)纖維電極并確保高效離子傳輸,同時(shí)防止大面積接觸造成電極的短路。所制備的光電化學(xué)纖維狀光電探測(cè)器具有優(yōu)異的柔性,在零偏壓條件下響應(yīng)度高達(dá)38.3 mA/W以及<30 ms的快速響應(yīng)時(shí)間。

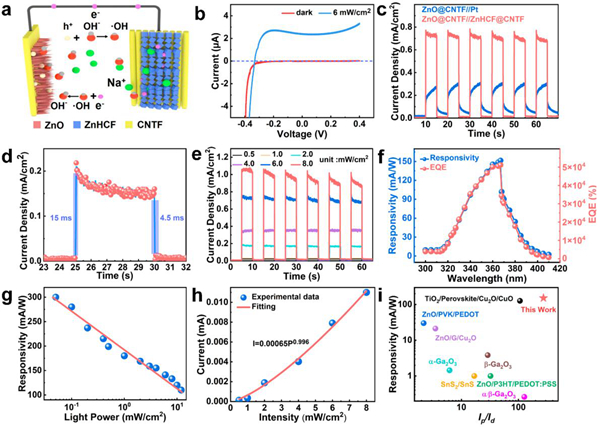

圖2. 光電化學(xué)纖維狀光電探測(cè)器的性能測(cè)試
該成果以Integrating High-Sensitivity Photodetector and High-Energy Aqueous Battery in All-in-One Triple-Twisted Fiber為題發(fā)表在國(guó)際知名期刊 ACS Nano上。論文第一作者為內(nèi)蒙古大學(xué)和中國(guó)科學(xué)院蘇州納米技術(shù)與納米仿生研究所聯(lián)合培養(yǎng)碩士研究生盧澤成,通訊作者為南洋理工大學(xué)賀冰博士、朱成軍教授和中國(guó)科學(xué)院蘇州納米技術(shù)與納米仿生研究所張其沖項(xiàng)目研究員。該工作得到中國(guó)科學(xué)院“率先行動(dòng)”引才計(jì)劃和江蘇省青年基金等項(xiàng)目的支持。
隨著淺水下健康監(jiān)測(cè)和海洋資源探索的發(fā)展,輕巧、便攜式水下通信設(shè)備對(duì)水下工作人員來(lái)說(shuō)至關(guān)重要。淺水下光通信技術(shù)利用光子傳遞信息,提供卓越的傳輸速率、高能效和最小的延遲,可以有效地補(bǔ)償目前水聲通信系統(tǒng)。然而,目前的固態(tài)光電探測(cè)器依靠電子或空穴作為載體,由于它們對(duì)水的敏感性,不適合水環(huán)境下使用,會(huì)導(dǎo)致器件響應(yīng)能力不足、響應(yīng)緩慢、敏感材料失活甚至是設(shè)備故障。

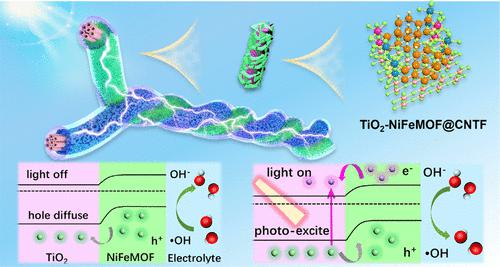

圖3. 高靈敏度光電化學(xué)纖維狀光電探測(cè)器結(jié)構(gòu)示意圖
為提升光電化學(xué)纖維光電探測(cè)器在自供電條件下響應(yīng)度和響應(yīng)時(shí)間,研究者通過(guò)負(fù)載2D Ni?Fe金屬-有機(jī)骨架(NiFeMOF)納米片原位修飾n型一維(1D)TiO2納米線(xiàn)陣列用作分級(jí)異質(zhì)結(jié)光陽(yáng)極、鎳普魯士藍(lán)(KNHCF)納米立方體作為儲(chǔ)能電極,以CMC/Li2SO4作為凝膠電解質(zhì),組裝了光電化學(xué)纖維狀光電探測(cè)器。與之前工作相比,該項(xiàng)目不同之處在于異質(zhì)結(jié)構(gòu)設(shè)計(jì)使得器件具有優(yōu)異自供電特性,以避免水下應(yīng)用時(shí)額外的能源供應(yīng)問(wèn)題。TiO2-NiFeMOF異質(zhì)分層結(jié)構(gòu)的合理設(shè)計(jì)有助于在互連界面上實(shí)現(xiàn)高效的載流子耦合和快速的電荷轉(zhuǎn)移,從而有效地增強(qiáng)光生電子-空穴對(duì)的分離和轉(zhuǎn)移。由此產(chǎn)生的柔性自供電光電探測(cè)在零偏壓的條件下實(shí)現(xiàn)了88.6 mA/W的高響應(yīng)度和<30 ms的響應(yīng)時(shí)間,滿(mǎn)足了水下應(yīng)用需求。所制備的器件還可以編織商用織物中構(gòu)筑光電紡織品,在陸地和水下環(huán)境中工作,為檢測(cè)陸地上的紫外線(xiàn)強(qiáng)度和促進(jìn)水下光通信提供了一種多功能工具。

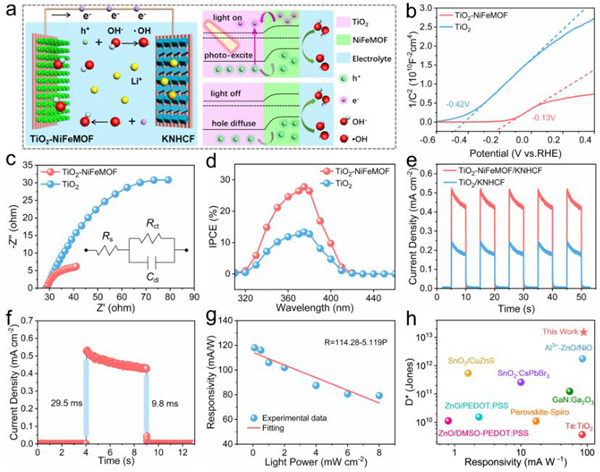

圖4. 高靈敏度光電化學(xué)纖維狀光電探測(cè)器的性能測(cè)試
該成果以High-Sensitivity Self-Powered Photodetector Fibers Using Hierarchical Heterojunction Photoelectrodes Enable Wearable Amphibious Optoelectronic Textiles為題發(fā)表在國(guó)際知名期刊Nano Letters上。論文第一作者中國(guó)科學(xué)院蘇州納米技術(shù)與納米仿生研究所周健賢碩士,通訊作者為中國(guó)科學(xué)院蘇州納米技術(shù)與納米仿生研究所李清文研究員和張其沖項(xiàng)目研究員。該工作得到了國(guó)家重點(diǎn)研發(fā)計(jì)劃和中國(guó)科學(xué)院“率先行動(dòng)”引才計(jì)劃等項(xiàng)目的支持。
附件下載:
