蘇州納米所藺洪振團隊Energy Environ. Sci.:自串聯催化去溶劑化與硫質轉化助力超高性能鎂硫電池
隨著便攜式設備和電動汽車對高體積能量密度的智能可逆儲能的需求提升,迫切需要開發經濟而安全的可充電電池。與鋰硫電池相比,鎂硫(Mg-S)電池具有更高的理論體積比能量密度(3221 Wh L-1),且地球中鎂金屬和硫單質的儲量豐富。與鋰金屬電極相比,金屬鎂具有更高的安全性,不易形成枝晶。然而,Mg-S電池的發展仍處于早期階段,受到S/MgS的電子/離子絕緣性質、體積變化大以及可溶性多硫化物(MgSx,4≤ x < 8)的形成和遷移的限制,循環穩定性差,倍率性能低。中國科學院蘇州納米所藺洪振團隊與卡爾斯魯厄理工學院王健博士結合前期鋰硫電池基體材料結構設計的基礎(Adv. Mater. 2023,35,2302828;Angew 2023,135,e202311693;Adv. Funct. Mater. 2023,2302624;Adv. Funct. Mater. 2023,2305674;Adv. Funct. Mater. 2023,33,2305674;Adv. Funct. Mater. 2022,31,2110468;ACS Nano 2022,16,17729;Energy Storage Mater. 2022,52,210;Adv. Funct. Mater. 2021,31,2007434;Adv. Sci. 2022,2202244;Nano Lett. 2022,22,8008;Nano Lett. 2021,21,3245;Energy. Environ. Mater. 2022,5,731;Energy Storage Mater. 2019,18,246;Energy Storage Mater. 2020,28,375),率先提出了“電化學催化去溶劑化”策略研究,在鋰硫電池的高容量硫正極構筑方面取得了相關進展(Adv. Funct. Mater. 2023,2302624;ACS Nano 2023,17,2,1653;Adv. Funct. Mater. 2023,2212499)。然而,多價態鎂硫電池體系中的溶劑化結構更為嚴重,這極大地阻礙了電池的發展。
針對鎂硫電池中的離子去溶劑化及多硫化物轉化緩慢的問題,中國科學院蘇州納米所藺洪振研究員聯合德國卡爾斯魯厄理工學院王健博士及湖南大學王雙印教授,首創了自串聯催化實現Mg2+快速脫溶和多硫轉化的方法,并構筑了長程導電串狀結構氮摻雜納米碳負載鋅原子催化劑(STAR@LCNC),用于實現快速的界面Mg2+脫溶動力學,以改善隨后的硫氧化還原轉化動力學。通過理論模擬、靜態多硫化物吸附、電化學分析、原位光譜和電化學表征,全面論證了STAR@LCNC在調整溶劑化結構、加速M(fèi)g2+傳導和降低勢壘催化多硫化物轉化反應中的重要催化作用和工作機理。
與原始導電碳相比,交聯電子網絡上的STAR@LCNC可以有效地加速M(fèi)g2+-溶劑結構的解離,釋放出大量的游離Mg2+,進一步參與多硫化物的轉化反應。同時,堅固的結構可以確保Mg2+在電極/電解質界面的快速傳輸,STAR@LCNC提供了三相局部催化環境,可以高效地促進SRRs和SORs的電化學動力學。

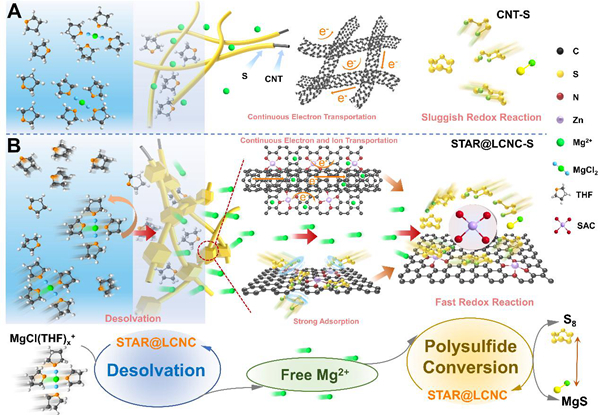

圖1. 正極/電解液界面處自串聯催化轉化動力學示意圖
在STAR@LCNC上MgCl2(THF)2的脫溶過程比在氮摻雜碳(NC)上的脫溶過程具有更低的電負性,說明STAR@LCNC與MgCl2(THF)2的相互作用更弱,更有利于解離形成自由的Mg2+。硫及硫化物在STAR@LCNC表面的吸附能最高,具有親硫效應。鋅原子催化劑引入后,Zn 3d與S 2p、N 2p和Mg 2p形成明顯的雜化,表明STAR與多硫化物之間存在化學相互作用。導價帶間隙呈減小趨勢,表明STAR@LCNC中電子傳導能力增強。MgS的分解勢壘大幅降低,證明了STAR@LCNC在加速M(fèi)gS轉化和提高硫利用率方面的具有優越的催化效果。

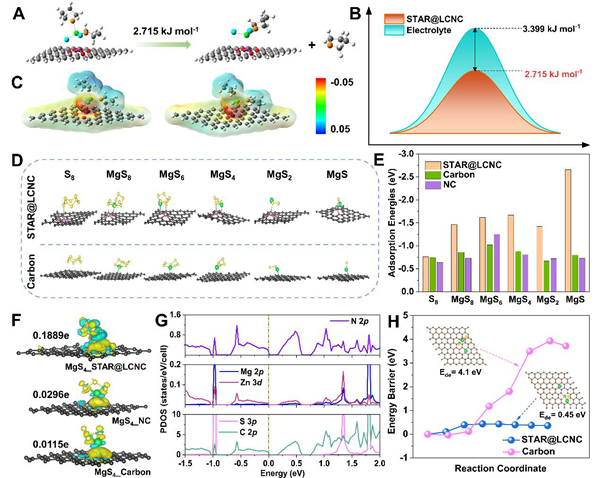

圖2. 密度泛函理論(DFT)模擬STAR@LCNC的自串聯催化作用
掃描電鏡(SEM)顯示材料呈現明顯的串狀結構。高分辨率高角度環形暗場掃描透射電鏡(HAADF-STEM)顯示沒有明顯的Zn聚集(團簇或顆粒)存在,可以清楚地觀察到孤立Zn原子。STAR@LCNC顯示出更大的表面積和更豐富的多孔結構,這有利于篩選溶劑化的Mg2+和吸附多硫化物。同時,利用X射線光電子能譜(XPS)證明了STAR@LCNC中形成了Zn-N鍵來錨定Zn原子催化劑。

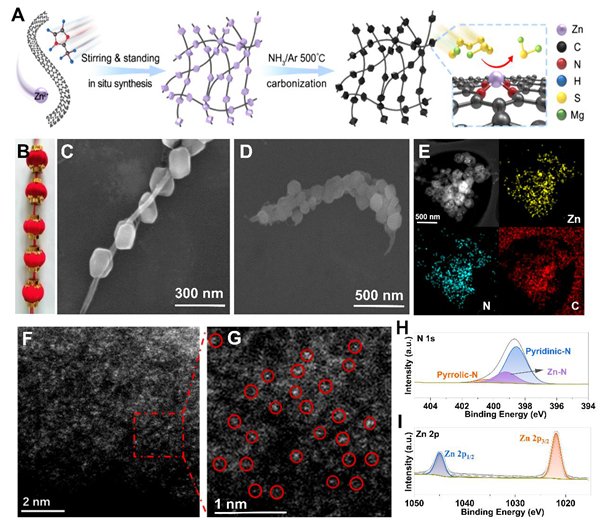

圖3. STAR@LCNC的合成示意圖及其物性表征
研究者構建了原位界面和頻光譜(SFG),監測在施加/不偏置電壓下溶劑化的Mg2+的脫溶行為,揭示了催化劑能加速M(fèi)gCl(THF)x+結構的解離,并在界面處釋放大量游離Mg2+,表明STAR@LCNC促進Mg2+-溶劑解離并顯著改善離子擴散和輸運動力學。為了進一步研究STAR@LCNC異質結構的電催化活性,進行了多硫化物吸附、多硫化物轉化和MgS沉積實驗,從對稱電池和全電池的循環伏安分析其氧化還原可逆性及其催化活性,表明STAR@LCNC在電池中可以加速離子傳輸,更多的多硫化物被轉化。

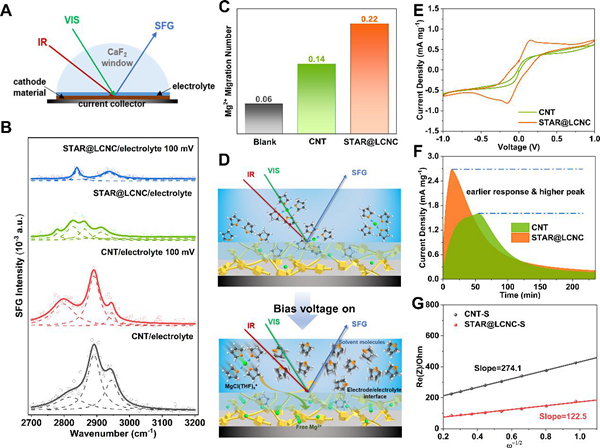

圖4. STAR@LCNC界面催化去溶劑化與硫質轉化動力學研究
STAR@LCNC的催化作用在倍率和循環性能上也得到了驗證。經過400次循環后,STAR@LCNC-S電池的容量穩定在約577 mA h g-1,并且具有較低的過電位,結果明顯優于現有成果。此外,將面載量提高到4 mg cm-2,電池可以為LED燈供電,并在0.1 C下顯示出964 mA h g-1的初始容量。經過50次循環后,高面載正極仍然顯示出2.92 mA h cm-2的面容量,容量保持率為75.6%。這些結果有力地證明了STAR促進了MgCl(THF)x+的解離、Mg2+和多硫化物轉化動力學,從而提高了倍率性能并延長了電池壽命。

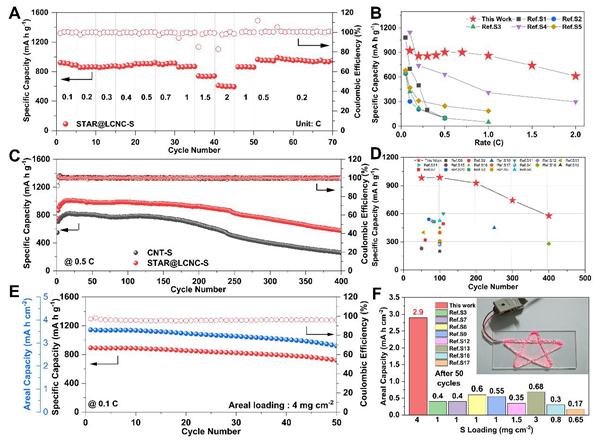

圖5. STAR@LCNC催化Mg-S電池電化學性能
為了更深入地了解STAR的催化機理,分別進行了SEM、飛行時間二次離子質譜(TOF-SIMS)、XPS和HAADF-STEM測試。STAR@LCNC-S電池的Mg負極光滑且表面硫含量較低,說明大部分多硫化物在STAR@LCNC的作用下轉化。50次循環后的TOF-SIMS圖像表明,在STAR@LCNC的作用下,MgS在內部和頂部表面都實現了均勻分布。循環后的STAR@LCNC仍然保持了原子的存在,并且在充放電過程中很好地發揮了原子催化劑的作用。STAR@LCNC可以有效地促進MgCl(THF)x+結構的溶解,釋放出大量的游離Mg2+,然后加速M(fèi)g2+向硫正極的轉移,參與硫和多硫化物的轉化,有效地提高硫的利用率。

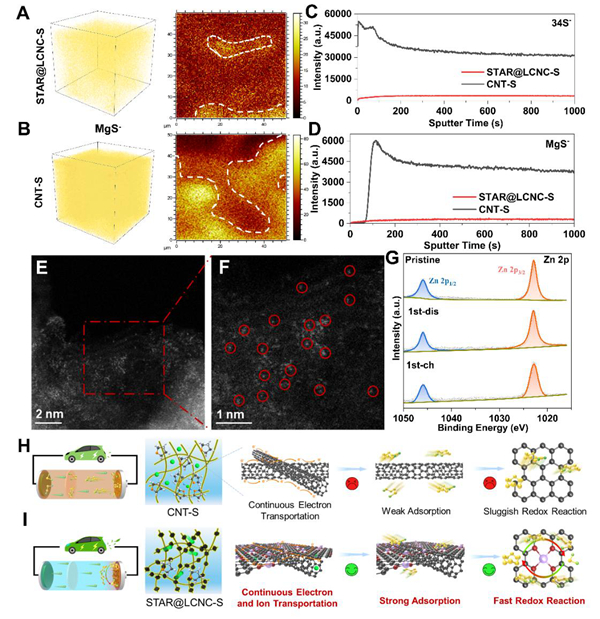

圖6. STAR@LCNC循環后的催化機理分析
以上論文成果的通訊作者為王健博士、王雙印教授和藺洪振研究員,第一作者為中國科學院蘇州納米所博士關青華、王健博士和內蒙古民族大學莊全博士,論文以Self-Tandem Catalysis of Fast Mg2+ Desolvation and Sulfur Conversions for Ultrahigh-Performance Mg-S Battery via Serially-Assembled Atomic Reactors為題,發表在Energy & Environmental Science期刊中。以上聯合工作受到江蘇省自然科學基金、國家重點研發計劃、國家自然科學基金、江蘇省創新創業博士項目、陜西省自然科學基礎研究計劃項目項目及德國Alexander von Humboldt Foundation(洪堡基金)等基金項目支持,得到了中國科學院蘇州納米所Nano-X的表征技術支持。
