蘇州納米所邸江濤研究員等在變形織物驅動器研究方面取得新進展
智能主動變形織物是一種新興的功能材料，在可穿戴織物中具有廣闊的應用前景，例如可以自發調整形狀增加穿戴舒適度，或是作為助力設備幫助人類更輕松地提起重物。智能變形織物的運動可由多種方式觸發，其中由電化學離子觸發的變形織物與其它方式相比具備可控性好、變形程度大、電壓低、響應快以及熱效應不明顯等特點，在可穿戴設備中有重要的應用潛力。然而開發電化學驅動變形織物受到液態工作環境的約束，挑戰極大。
中國科學院蘇州納米所邸江濤等人最近報道了一種利用電化學驅動仿生肌肉纖維編織而成的主動變形織物。該織物具有驅動電壓低和響應速度快的特點，并且可以脫離液態環境在空氣中穩定工作?？刂瓶椢镏械牟煌瑓^(qū)域纖維作動，可以實現織物的整體及局部主動變形。研究者初步展示了該電化學驅動主動變形織物在可穿戴助力織物中的應用潛力。
以碳納米管（Carbon Nanotube,CNT）復合纖維作為仿生肌肉纖維的原材料。首先他們發展了仿生肌肉纖維的連續制備技術，通過控制不同階段中喂線、加捻與收卷等部分之間的相對速度，連續制得了米級長度的芯-鞘復合CNT@nylon螺旋纖維（圖1a-f）。該纖維結構均勻，且具有優異的柔韌性與可編織性，在編織過程中螺旋結構不被破壞（圖1g-i）。

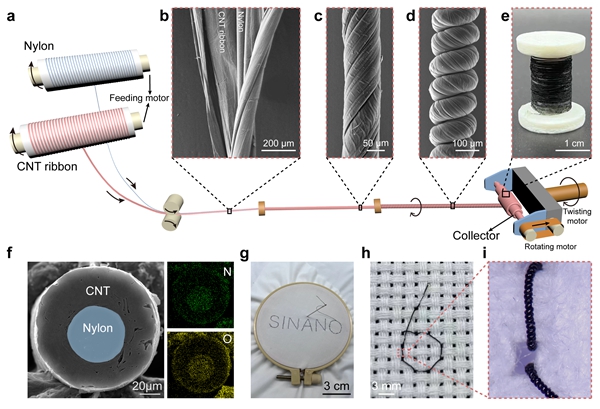

圖１. 芯-鞘復合電化學仿生肌肉纖維的連續制備
起電化學驅動活性作用的CNT分布在鞘層，處于纖維芯部的惰性高分子纖維起到了減少昂貴CNT用量的作用。具有芯-鞘結構的CNT@nylon復合纖維為電化學離子提供了更大的比表面積以及更短的遷移路徑，這有利于離子在纖維內部更多的注入與更快的遷移，CNT@nylon復合仿生肌肉纖維的驅動量可以達到26.4%（圖2）。

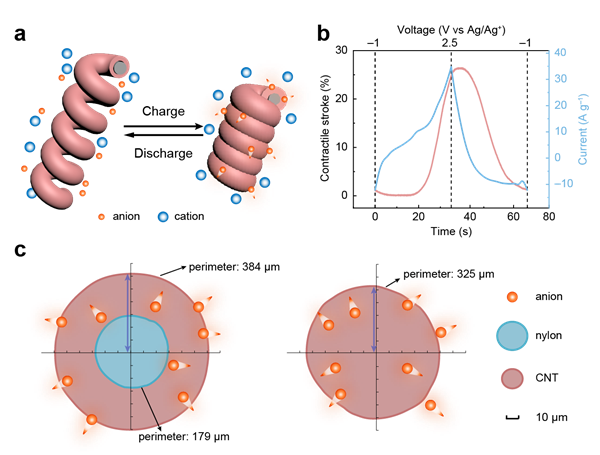

圖2.?芯-鞘復合CNT@nylon仿生肌肉纖維的優異驅動性能
基于該仿生肌肉纖維，作者設計了一種可以在空氣環境穩定工作的主動變形織物。織物的結構如圖3a所示，仿生肌肉纖維與輔助纖維平行編織在柔性織物上分別作為工作電極與對電極。為了防止織物變形過程中兩電極之間發生短路，兩纖維電極采用上下交錯的編織方式?？椢镏欣w維內以及纖維之間的微孔道結構起到吸附并穩定電解液的作用。在工作電極與對電極之間施加電壓，織物中電解液的離子遷入工作電極的CNT層進而使得CNT@nylon纖維產生收縮驅動。作者在織物中編織了多組纖維電極對，每組電極對可以單獨控制也可以協調控制不同電極對工作。因此，該織物既可以發生整體的收縮也可以發生局部的變形，具有較高的變形自由度，如圖3b-c所示。

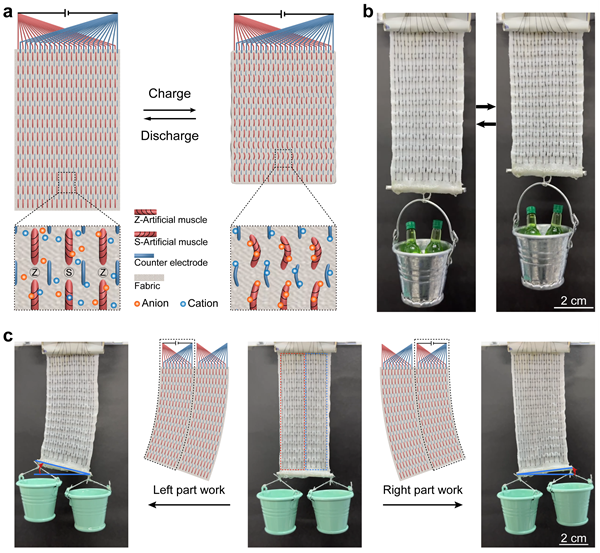

圖3. 電化學變形織物的運動模式
研究者進一步將該電化學驅動主動變形織物進行封裝并評估了其作為可穿戴助力織物的應用前景。經過透明柔性薄膜封裝后的變形織物具有很高的柔韌性且不發生電解液泄露，其在志愿者手臂上工作時隨著電壓的施加發生明顯收縮，并且在工作過程中織物與手臂之間幾乎沒有溫差（圖4）。這表明該電化學變形織物具有可在空氣中工作、結構靈活、運動模式可編程以及不產熱等重要特性，有望成為下一代可穿戴設備的候選材料。

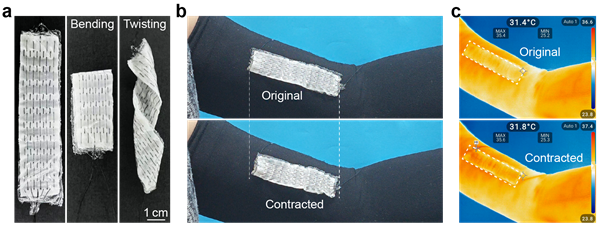

圖4. 電化學變形織物作為可穿戴助力設備的應用演示
該成果以Knittable Electrochemical Yarn Muscle for Morphing Textiles為題發表在ACS Nano上，并被期刊選為Supplementary Cover封面論文。論文第一作者為中國科學院蘇州納米所碩士生王曉波，通訊作者為任明博士和邸江濤研究員。該工作得到了國家自然科學基金，國家重點研發計劃，中國博士后基金等項目的支持。
