蘇州納米所趙志剛團隊等AM：基于多孔超材料的高視覺質量彩色電致變色顯示器件
現如今顯示器無處不在，是動態圖像和實時信息交互的核心媒介。電致變色（EC）顯示器是一種非發光型顯示器，由于其超低功耗和在明亮環境光條件下良好的顯示效果而受到人們的廣泛關注。近幾年，在EC電極中引入超材料給EC顯示領域帶來了革命性的進步，例如實現寬色域的動態調控、超快的變色速度等。然而，將超材料單電極發展到全器件形式仍面臨著重大局限，因?yàn)閭鹘y(tǒng)器件結構中的其他必要組分，如對電極和電解質等會顯著影響超材料EC器件中的光傳播、劣化肉眼感知的色彩質量。
針對上述問題，中科院蘇州納米所趙志剛團隊與合作者開發了一種新的、經濟有效的器件結構，以一種新型多孔超材料來打破傳統器件結構的局限。該創新基于構筑于多孔Nylon-66薄膜上表面的法布里-珀羅（FP）諧振腔，而電解質和對電極位于多孔Nylon-66薄膜的下表面；相關EC器件實現了良好的色彩質量，在超表面材料器件化后幾乎沒有亮度下降或色度的變化。需要強調的是，這種設計避免了貴金屬和復雜的納米制造技術，在降低成本以及與現有EC制造產線兼容性方面具有巨大的潛力。同時，得益于這種新的器件設計，W/WO3產生的FP干涉與多孔膜中隨機分布孔隙對光的多重散射協同作用相耦合，使所得EC顯示器件具有非虹彩結構色和寬范圍的可視角度。此外，具有優秀色彩質量的EC器件還能夠?qū)崿F(xiàn)生動和快速的電致變色行為，在+3/-3V電壓范圍內可以實現多色彩調控（＞3種），且完成最大幅度顏色調制的時間僅為2.4/2.5 s；同時器件還擁有極低的功耗（4.0 mW/cm2）和優異的循環性能（至少2000次循環）。利用高視覺質量EC器件制作的25 cm2 EC顯示器，與商業電子閱讀器比較，在可視角度、色域、波長調制幅度、功耗和顏色切換速度等性能方面具有顯著優勢。
綜上，該工作展示了一種基于多孔Nylon-66薄膜的法布里-珀羅腔EC顯示器的新設計，以解決從超材料單電極到全器件過程所面臨的關鍵難點問題。由于多孔基質高孔隙率、高滲透率和多重散射特性，超材料EC器件具有良好的色彩質量，與單一電極相比幾乎沒有亮度降低和色度變化，同時也提供大視角無虹彩，快速切換響應，超低功耗和優秀的循環性能。這些令人興奮的結果為超材料電致變色EC顯示器的實際應用和商業化提供了一種成本效益高、易于擴展的設計方案。
相關研究成果以Colorful electrochromic displays with high visual quality based on porous metamaterials為題發表于國際知名期刊Advanced Materials上。論文第一作者為中科院蘇州納米所碩士生李耀武，通訊作者為中科院蘇州納米所叢杉研究員、蘇州大學能源學院耿鳳霞教授以及中科院蘇州納米所趙志剛研究員。該研究工作得到了國家重點研發計劃、國家自然科學基金、中國科學院對外合作項目、蘇州市科技計劃項目的資助。

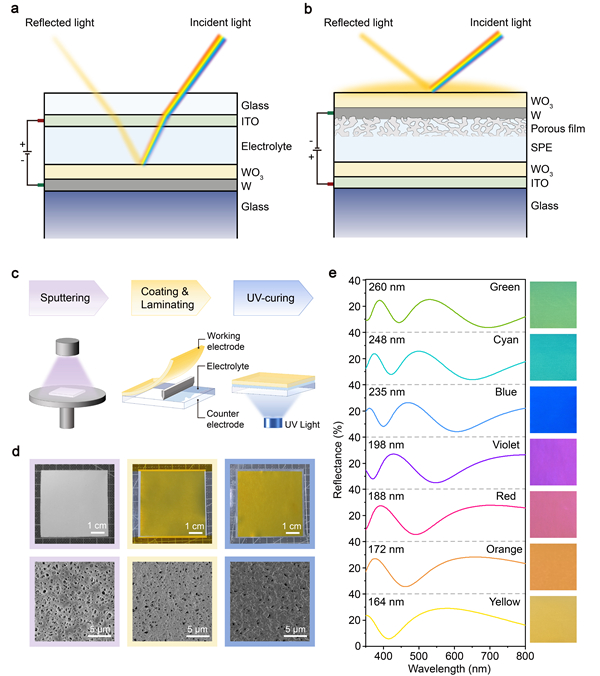

圖1. 基于多孔超材料的電極和器件結構設計

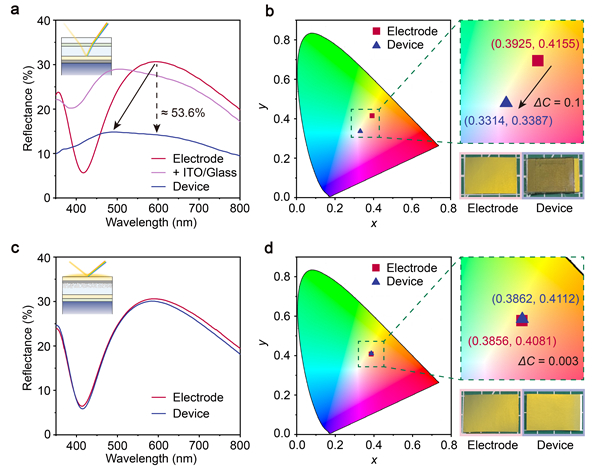

圖2. 器件結構對反射率和顏色的影響

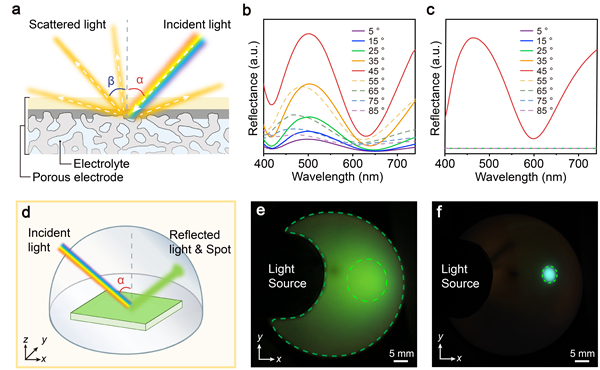

圖3. 基于多孔超材料的器件在視覺效果方面的優勢

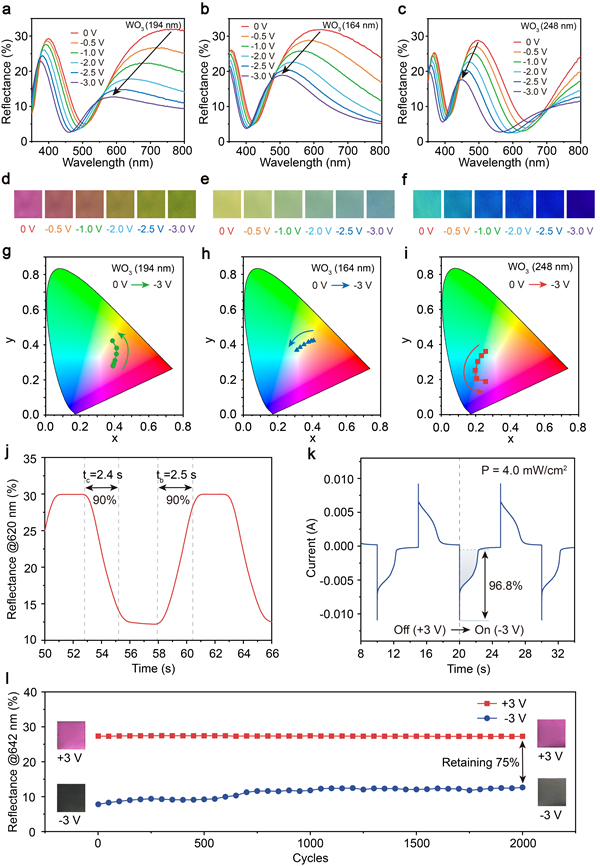

圖4. 基于多孔超材料器件的電致變色性能

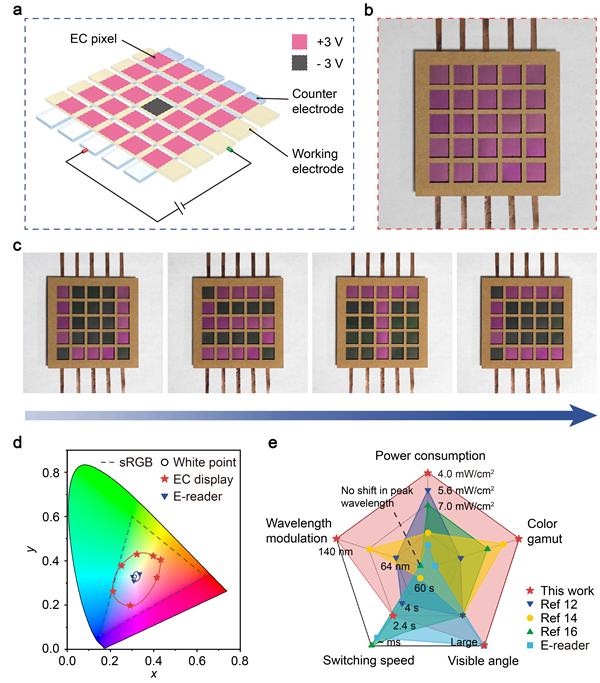

圖5. 具有高色彩質量的EC顯示器
