水系鋅基儲能設備因其具有高能量密度、低成本、安全無毒的特點受到人們的廣泛關注。其中鋅負極作為其核心,有著較高的電極電位(標準電極電位為-0.76 V)和較高的比容量(820 mAh g–1)的優勢,然而鋅負極的循環穩定性較差,利用率低,反應動力學遲緩,而且存在嚴重的枝晶問題以及副反應問題。這使得鋅負極的循環壽命較短也難以支撐高倍率及高深度放電,制約了鋅基儲能的發展。
近日,中科院蘇州納米所李清文團隊針對上述問題提出了電容性的載流子富集的策略(Capacitive Charge Carriers Enrichment),采用簡單的方式在鋅負極表面構筑了碳納米管保護層(CNTguard-Zn),利用具有電容特征的CNTs實現了載流子(鋅離子、電子)的富集,大幅度提高了鋅離子傳質過程中的動力學,從而實現了超高倍率下穩定的鋅沉積/溶解(圖1)。CNTguard-Zn可以支撐高達97%DOD的放電深度以及50 mA cm–2超高電流密度下1000次的穩定循環。進一步的結合DFT計算結果,研究者揭示了界面鋅沉積行為的內在原因:鋅離子在CNTs-Zn親鋅界面上的穩定吸附。最后,基于該策略組裝的鋅離子混合電容器在50 mA cm–2下實現了10000次穩定循環(92%容量保持率),這項為推動高性能水性鋅基儲能的發展提供了一條可行的途徑。

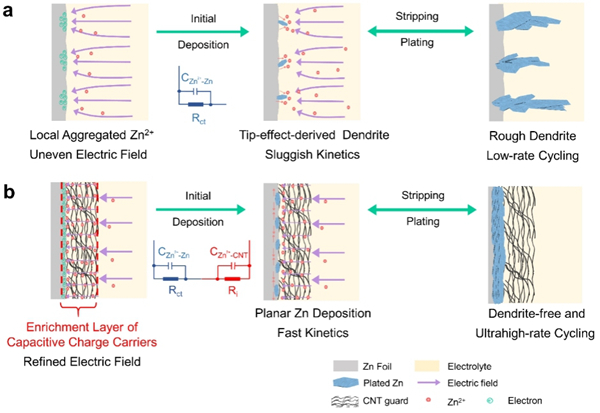

圖1.基于電容式載流子策略構筑的CNTs-Zn界面改善鋅沉積行為示意圖

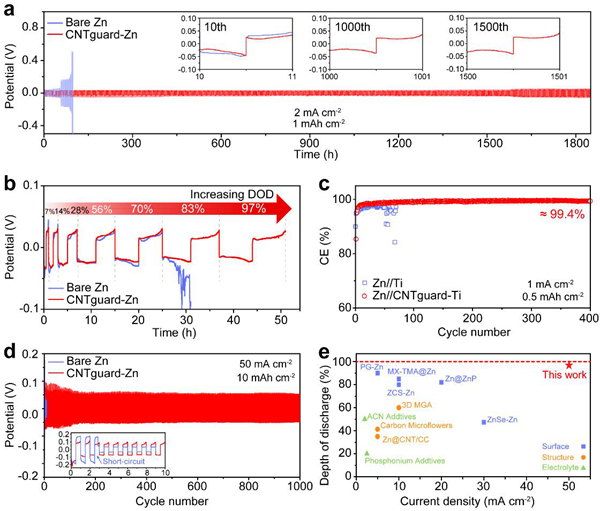

圖2.鋅負極的沉積/溶解穩定性測試與表征
對稱電池測試表明,在2 mA cm–2,1 mAh cm–2條件下,CNTguard-Zn可以穩定循環超過1800h,同時可以支撐高達97%的可逆放電深度,然而裸鋅負極最高只能支撐70%的可逆放電深度(圖2a-b)。半電池測試表明,CNTguard-Zn有著高達99.4%的庫倫效率。這表明CNTs界面層可以有效提高鋅負極的循環可逆性以及循環壽命(圖2c)?;谶@樣優異的性能,CNTguard-Zn可以支撐超高倍率50 mA cm–2,大面容量10 mAh cm–2下1000次的穩定循環(圖2d)。與目前報道的基于界面策略、電極結構策略以及電解質策略的鋅負極相比,本工作也處于領先地位(圖2e)。

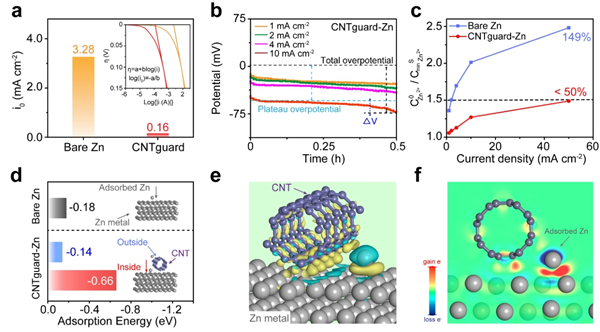

為了進一步分析CNTs保護層對鋅沉積過程的動力學影響,研究者借助B-V方程對電極的極化進行量化。相比于裸Zn電極,CNTguard-Zn具有較低的交換電流密度以及在高倍率下<50%的體相/界面的鋅離子濃度差(圖5a-c),從而有著更小的電化學極化和濃差極化。這使得CNTguard-Zn在超高倍率、高面容量下的反應過程動力學更為快速。此外,DFT計算結果表明鋅離子在CNTs-Zn的界面上具有最高的吸附能,這意味著CNTs-Zn界面有著良好的親鋅性,鋅離子在界面上會優先吸附繼而沉積(圖5d-f)。這也為鋅在CNTs-Zn界面沉積行為提供了理論佐證和微觀證明。最后,CNTguard-Zn負極與活性炭正極組裝的鋅離子混合超級電容器有著優異的倍率性能,在50 mA cm–2的超高電流密度下可以穩定循環10000次(圖6)。
相關工作以Ultrahigh-Rate Zn Stripping and Plating by Capacitive Charge Carriers Enrichment Boosting Zn-based Energy Storage為題發表在Advanced Energy Materials上。論文第一作者是中科院蘇州納米所博士研究生周雨融,通訊作者為邸江濤研究員、王曉娜副研究員以及李清文研究員。該工作得到了江蘇省自然科學基金的支持,以及中科院蘇州納米所納米真空互聯實驗站(Nano-X)黃榮老師對ToF-SIMS的技術指導。
