蘇州納米所康黎星等在大載流、高導電碳納米管復合薄膜研究方面取得新進展
導體材料是信息交互、電能傳輸和力、熱、光、電、磁等能量轉換的基礎性材料,在航空航天、新能源汽車、電力線路等領域具有重要應用價值。隨著大功率器件的發展,對輕量化、大載流、高導電性材料的需求越來越迫切。單根單壁碳納米管(SWCNT)擁有極高的載流能力和電導率,載流能力比傳統金屬銅高出2~3個數量級,電導率更是銀的1000倍以上。然而,當SWCNT組裝成宏觀薄膜的時候,由于碳管間電子/聲子散射的影響,載流能力和電導率會顯著降低,從而嚴重制約SWCNT薄膜在大功率器件領域的應用。針對上述問題,中科院蘇州納米所康黎星研究員等人提出并研制了一種新型大載流、高導電碳納米管復合薄膜材料。研究團隊采用化學氣相輸運法將CuI均勻高效地填充到SWCNT管腔中,制備出CuI@SWCNT一維同軸異質結。SWCNT對CuI具有保護作用,保持了CuI的電化學活性,使其能夠在惡劣的酸性環境和長期電化學循環下保持穩定性。通過電學測量發現CuI@SWCNT薄膜相較于SWCNT薄膜具有更優的電導率和更強的載流能力,其載流能力提升4倍,達到2.04×107 A/cm2,電導率提升8倍,達31.67 kS/m。

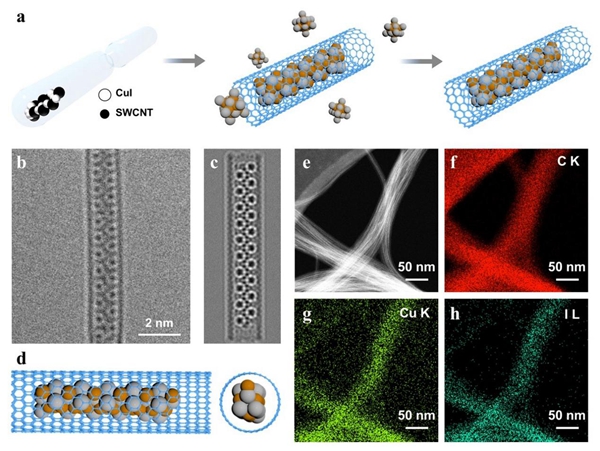

圖1. (a) CuI@SWCNT合成過程示意圖;(b) CuI@SWCNT的透射電鏡圖像與相對應的模擬透射電鏡圖像和結構模型示意圖;(e) CuI@SWCNT的STEM圖;(f-h) C、Cu、I的EDX元素mapping圖

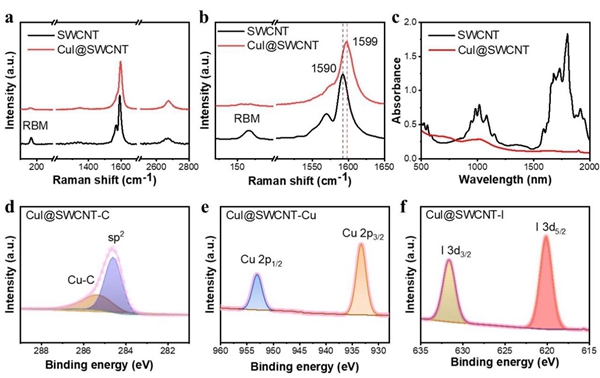

圖2. (a-b) SWCNT和CuI@SWCNT的拉曼光譜;(c) SWCNT和CuI@SWCNT的紫外吸收光譜;(d-f) CuI@SWCNT在C 1s,Cu 2p和I 3d中的XPS光譜

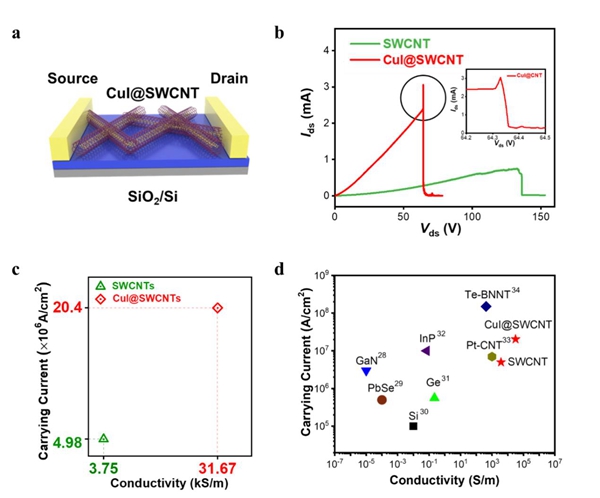

圖3.(a) CuI@SWCNT器件結構示意圖;(b) SWCNT和CuI@SWCNT器件的I-V特性曲線;(c) SWCNT和CuI@SWCNT的載流能力和電導率對比圖;(d) SWCNT和CuI@SWCNT與其它納米線的載流能力對比圖

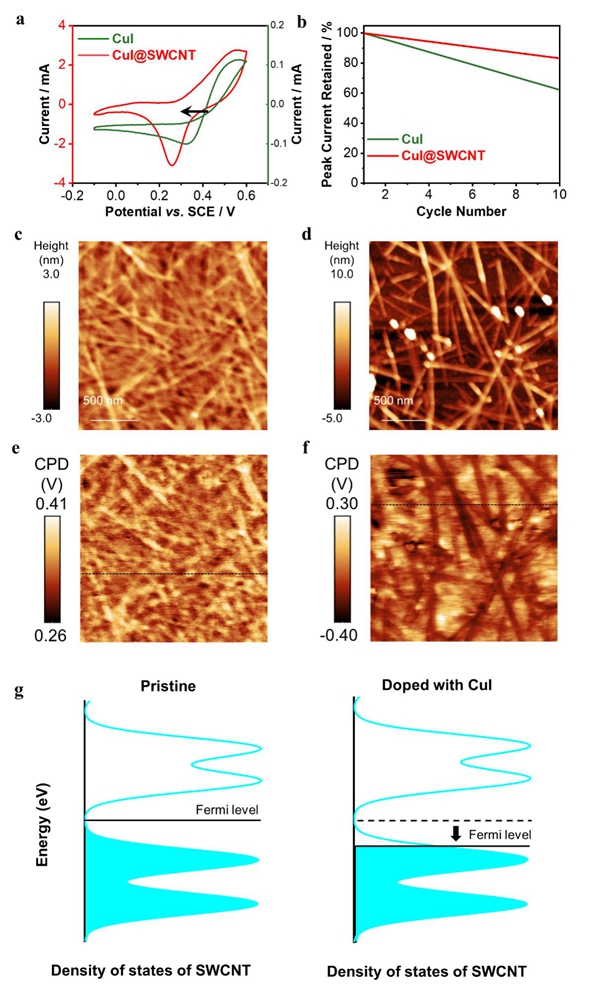

圖4.(a) CuI和CuI@SWNT的循環伏安圖,箭頭表示掃描方向;(b) CuI和CuI@SWCNT在10個充放電循環后峰值電流衰減;(e-f) SWCNT和CuI@SWCNT的表面形貌圖,以及相同區域?qū)?yīng)的表面電位;(g) 內嵌CuI后SWCNT的費米能級示意圖
SWCNT填充CuI后,SWCNT中電子流向CuI,導致SWCNT的費米能級降低;同時,在CuI@SWCNT一維范德華異質結中SWCNT的結構沒有被破壞,載流子依然保持高效的傳遞速率,進而使得CuI@SWCNT薄膜具有更高的導電性和載流能力。CuI@SWCNT復合薄膜在未來高功率電子器件、大電流傳輸?shù)?/span>應用中具有巨大潛力。相關工作以CuI Encapsulated within Single-Walled Carbon Nanotube Networks with High Current Carrying Capacity and Excellent Conductivity為題發表于Advanced Functional Materials,中科院蘇州納米所碩士生張蓉和博士后王秀君、張珍為論文共同第一作者。中科院蘇州納米所陳琪研究員、康黎星研究員和李清文研究員為共同通訊作者。該研究獲得了國家重點研發計劃、國家自然科學基金等項目的支持。
