蘇州納米所張其沖等合作AM綜述：智能織物中的纖維交錯器件
智能電子織物融合了電子工程與紡織工程領域的前沿技術成果，為人們提供更加智能化和便捷的生活體驗。當前報道的大量智能電子織物中，許多都采用纖維交錯（Fiber Crossbar，以下用“FC”指代）結構作為其基本單元。這種結構由兩根纖維交叉構成，并在交錯點處構成某種電子器件（圖1）。當外部刺激（如電流）通過時，纖維交錯點的某些特性（如電阻、電容）會發生變化，從而對外部刺激做出響應。FC結構是實現智能可穿戴衣物的有力支撐。首先，與集成電路架構相似，FC能夠以點陣的形式，在面料的各個交錯點之上布置數量龐大的器件，不僅節省了器件所占用的空間，更為整片面料賦予更為復雜的功能。其次，在FC結構中，相鄰的器件之間能夠相互協作，實現更為多樣化的功能，使每根纖維不再孤立。這種緊密的結構可以將傳感、運算、顯示、供能等多種功能融合在一起。

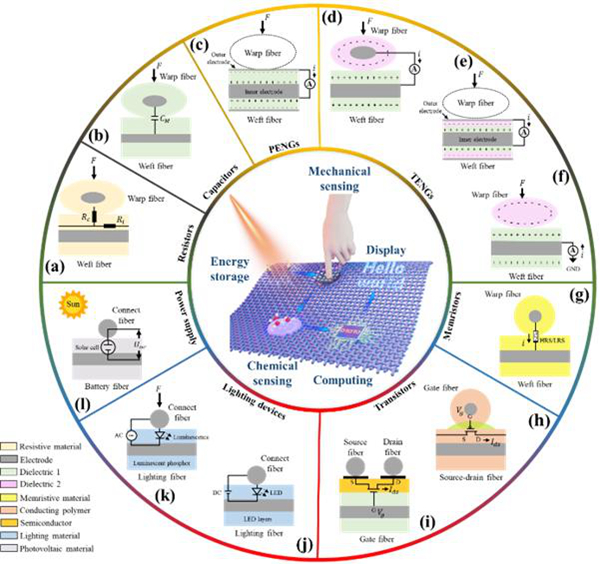

圖1. 纖維交錯結構的基本模型
為了全面梳理FC結構的范式與進展，中國科學院蘇州納米技術與納米仿生研究所輕量化實驗室張其沖項目研究員等與南洋理工大學魏磊副教授團隊、中國科學院深圳先進技術研究院陳明副研究員合作在國際材料科學領域頂尖期刊Advanced Materials上發表了題為 Fiber crossbars: an emerging architecture of smart electronic textiles的綜述文章，全面介紹了智能織物中的FC結構的器件設計、材料選用、制造技術與應用進展。此外，還討論了纖維交錯結構在當前面臨的瓶頸挑戰和未來的發展趨勢。
器件是實現一切功能的核心元素。一個FC結構即是一個功能器件，而多個FC結構可以組成更大的陣列，實現更為復雜的模塊化功能。如圖2所示，該綜述首先討論了基于FC的器件的工作機理、結構設計與材料選用，具體包括基于FC的電阻器（FC-based resistors）、電容器（FC-based capacitors）、納米發電機 (FC-based nanogenerators) 、憶阻器（FC-based memristors）、晶體管 (FC-based transistors) 、發光器件（FC-based lighting devices）和能量器件（FC-based energy devices）。本篇綜述詳盡分析了主要文獻中報道的FC器件在可穿戴電子領域的主要應用案例。FC器件的主要應用可分為四大類功能：傳感、運算、顯示、供能。在傳感方面，電阻、電容和納米發電機等感應元件被廣泛應用于可穿戴運動監測和位姿監測，為用戶提供精準的數據和指導；在運算方面，憶阻器和晶體管等計算元件被用于執行二進制存儲、布爾邏輯運算和基于神經形態運算的模式識別，為可穿戴電子設備提供強大的計算能力；在顯示方面，各類發光器件被用作基本陣列單元，實現了對基本字母和語句的準確顯示；在供能方面，各類超級電容器和太陽能電池被用作獲取能量的主要途徑，實現了可觀的能量收集和轉化能力。

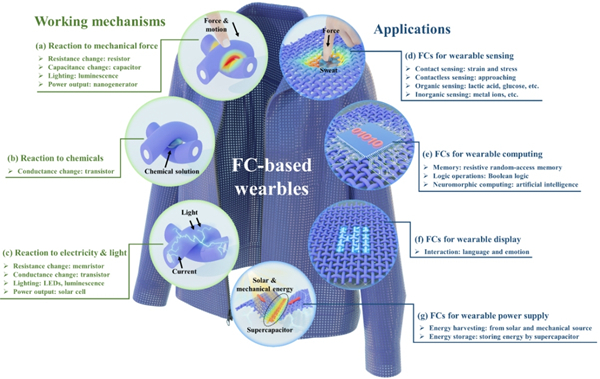

圖2. 纖維交錯器件的結構設計與機理
隨著研究的不斷推進，FC結構在未來的發展前景十分可觀，有望重新塑造醫療護理、人際通訊乃至商用服裝等領域的人因設計思路。盡管FC器件具有巨大的潛力，然而綜述認為，當前纖維交錯器件仍然面臨著一些挑戰（詳見圖3）。
其中，挑戰一是功能集成度不足。目前FC器件的功能僅限于傳感、運算、顯示和供能等基本功能，而控制和信號交互等重要功能的集成度較低。此外，各類功能還未能有機統一、相互輔助，導致當前的FC系統還處于探索階段，難以滿足復雜應用的需求，離商業化還有很長的路要走。
挑戰二是智能化水平低。由于集成度不足的問題，FC系統的智能化程度有限。雖然已經實現了數據存儲、邏輯運算和神經形態運算的功能，但這些功能仍然比較原始，只能滿足簡單邏輯（例如“與/或”運算）和小數據量條件下的運算。增加FC傳感與運算元件的數量和密度是實現更大規模數據采集和更精準的織物運算的前提條件。
挑戰三是材料的生物相容性有待提高。一些FC器件所使用的材料價格較高，而且一些材料（例如重金屬、無機物）具有生物毒性，可能會在長期穿戴條件下出現泄漏，從而對人體構成安全隱患。因此，需要進一步研究材料的安全性能，以確保FC器件的市場準入性。
挑戰四是缺乏成熟的評價指標體系。由于FC器件是一種新型的電子器件，目前還沒有建立統一的評價指標體系。不同的研究人員在不同的實驗環境下使用不同的實驗參數，得出的實驗結果差異較大，這些結果難以比較，很難衡量各自的優勢劣勢，也使得對于各類新報道的FC器件的評估變得更加困難。因此，需要建立統一的評價指標體系，以便更好地評估FC器件的性能和功能。

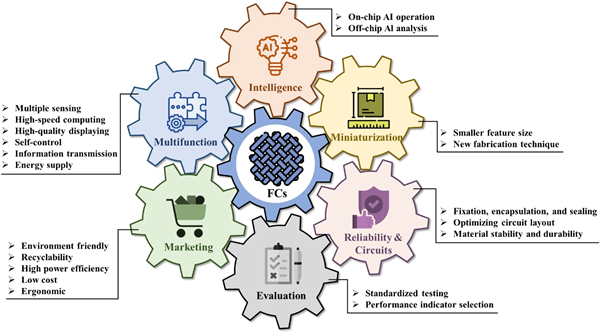

圖3. 纖維交錯器件的面臨的挑戰
過去幾十年，傳統的電子設備逐漸演變?yōu)榭纱┐鞯闹悄茉O(shè)備，并進一步分化出可穿戴的智能織物設備。開發功能性纖維以取代傳統的紗線和棉線，進而開發“將功能融入織物”的纖維交錯器件，對可穿戴產品的發展具有重要的意義。FC器件已被廣泛應用于傳感、運算、顯示和供能等基本功能，并在醫療護理、人際通訊、商用服裝等領域展現出廣闊的應用前景。然而，當前FC器件在功能集成度、智能化水平、材料生物相容性和評價指標體系等方面仍面臨著諸多挑戰。因此，需要進一步深入研究FC器件的技術及其應用場景，并積極解決存在的問題，以推動FC器件的商業化進程，并為人類社會的發展帶來更大的貢獻。
南洋理工大學博士生周旭輝是該論文的第一作者，中國科學院深圳先進技術研究院陳明副研究員、中國科學院蘇州納米技術與納米仿生研究所張其沖項目研究員和南洋理工大學魏磊副教授等為本文的通訊作者。該論文工作獲得了中國科學院“率先行動”引才計劃等項目資助。
