蘇州納米所周小春團隊Adv. Sci：一種用于高功率密度PEMFC的具有波形流道和微通道脊的新型一體化GDL
氫氣具有高能量密度、燃燒熱量高、燃燒產物無污染等特點，被譽為二十一世紀的“終極能源”。質子交換膜燃料電池是一種以氫氣為能源的能源轉換裝置，具有高效、環境友好、工作條件溫和等優勢，受到人們廣泛關注。盡管質子交換膜燃料電池近些年得到了快速發展，但是質子交換膜燃料電池目前仍面臨著傳質和水管理薄弱的問題，從而導致較低的峰值功率密度。一些科研工作者通過改變流場板的流道結構，又或者采用金屬泡沫、石墨烯泡沫取代傳統流場板，以提高質子交換膜燃料電池的傳質能力，提升燃料電池性能。盡管金屬泡沫以及石墨烯泡沫這種無流場結構可以促進傳質，但是在高電流密度下仍會存在傳質和水淹問題，這會極大的影響燃料電池的性能。
最近，中國科學院蘇州納米所周小春團隊利用激光雕刻技術以東麗碳紙為基材，設計制備了具有波形流道和微通道脊的新型一體化GDL。這種新型一體化GDL底部和脊具有豐富的多孔結構，具有優異的氣體傳質和水管理能力，可極大提升燃料電池的性能（圖1）。

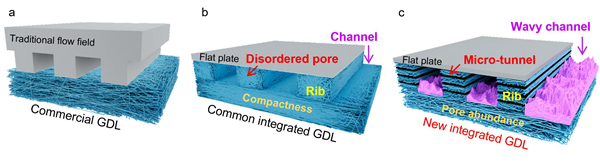

圖1. 傳統流道、一體化GDL及新型一體化GDL示意圖
新型一體化GDL具有波形流道和微通道脊這種特殊結構，使其具有優異的電池性能。可以使用低至0 kPa和50 kPa的空氣背壓，分別達到純氧條件下燃料電池性能的80%和90%，這可以極大的降低燃料電池系統空氣壓縮機的能耗，從而提升燃料電池汽車的續航里程。此外，新型一體化GDL還具有較寬的濕度耐受性，當相對濕度從40%增加到100%時，燃料電池峰值功率密度始終保持在1.4 W cm-2（圖2）。

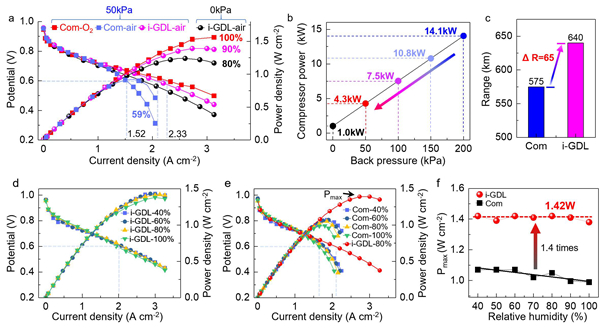

圖2. 新型一體化GDL與傳統流道下的電池性能比較。(a)一體化GDL和商業GDL在氫-空氣和氫-氧氣條件下的性能。(b)空壓機在不同背壓下的功耗估算。(c) 基于一體化GDL和商業GDL的燃料電池汽車?yán)m(xù)駛里程估算。(d)一體化GDL不同濕度下的極化曲線。(e)商用GDL在不同濕度下的極化曲線。(f) 一體化GDL和商用GDL的峰值功率密度與濕度的關系
為了比較新型一體化GDL與傳統流場的區別，研究者進一步研究了兩者傳質和水管理的差別。首先，傳統電池結構會導致反應產生的水在流場板與GDL接觸部分積累。其次，氣體在流場與催化層之間的傳質是通過緩慢擴散進行。而該團隊設計制備的一體化GDL正好可以完美解決這些問題。首先，具有微通道的多孔脊可以快速去除脊與雙極板界面的水。其次，由于制備的流道具有波形高低起伏的特點，氣體在流場與催化層之間以湍流形式進行流動，并且流動方向不斷改變形成旋渦，這種流動方式快速且溫和（圖3）。

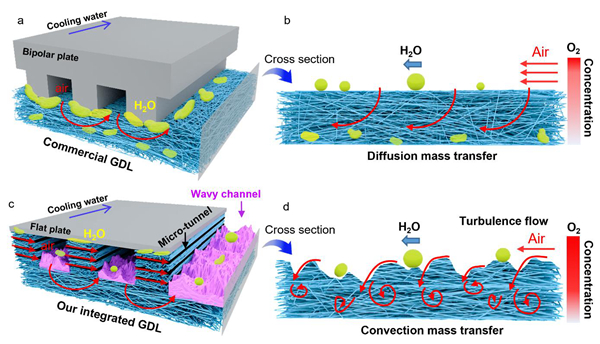

圖3. 新型一體化GDL和商用GDL的傳質機理
綜上，這項工作利用激光雕刻方式設計制備了一種具有波形流道以及微通道脊的新型一體化GDL，這種新型一體化GDL具有較好的氣體傳質能力和水管理能力，在0 kPa和50 kPa的空氣背壓，分別達到純氧條件下燃料電池性能的80%和90%。在未來應用到燃料電池系統中可極大的降低空壓機的功耗，并且進一步提升燃料電池車的續航里程。
該工作為下一代燃料電池氣體擴散層的設計提供了新的思路和指導。相關工作以A New Integrated GDL with Wavy Channel and Tunnelled Rib for High Power Density PEMFC at Low Back Pressure and Wide Humidity為題發表在Advanced Science期刊上，文章第一作者為中國科學院蘇州納米所博士研究生何燦，通訊作者為中國科學院蘇州納米所周小春研究員。該工作得到國家重點研發計劃、蘇州碳達峰碳中和技術支持重點項目等資助，同時感謝中國科學院蘇州納米所納米真空互聯實驗站（Nano-X）提供的測試幫助。
