蘇州納米所王錦等合作AM:熱分解溫度達650℃的純高分子氣凝膠纖維織物用于極端環境穿戴熱防護
熱防護是保障極端環境下作業人員的生命安全與健康的關鍵技術,但如何實現極端環境下人體熱管理系統的輕量化是本領域面臨的重要挑戰。氣凝膠作為一種隔熱性能優異以及密度最低的固體材料,是有望實現極端環境熱管理系統輕量化的關鍵材料。然而傳統的氧化硅氣凝膠易碎,難以直接用于可穿戴。為此,中國科學院蘇州納米技術與納米仿生研究所王錦等提出以氧化硅氣凝膠為功能基元的概念,通過與其他材料進行“非吞噬”復合,既能維持氣凝膠原有的輕質、低熱導率性能,又能獲得復合體系的高拉伸(Adv Sci 2022, 9, 2201190;Macromol Rapid Commun 2023, 44, 2200948)、相變儲能(高分子學報 2022, 53, 165;ACS Nano 2021, 15, 19771;ACS AMI 2022, 14, 46569;Adv Funct Mater 2023, 33, 2300441)、耐極端溫度(Adv Funct Mater 2023, 2309148;Adv Mater 2023, 35, 2207638)等性能,逐步向極端環境熱防護可穿戴化靠近。
氧化硅氣凝膠與其他材料的“非吞噬”復合往往借助通用高分子材料,因此其自身的耐溫性和穿戴舒適性有待提高。最近,中國科學院蘇州納米所王錦等與東南大學孫正明/張培根團隊合作提出了一種制備高性能氣凝膠纖維的方法,即可控質子吸收結合熱交聯方法(CPAGS-HIC),實現了高性能氣凝膠纖維的動態紡絲過程和靜態溶膠凝膠適配結合。以Zylon氣凝膠纖維(HZAF)制備為例,如圖1所示,紡絲液通過凝固浴發生可控質子吸收過程,經溶膠-凝膠轉變形成凝膠纖維,再經溶劑置換,超臨界CO2干燥后進一步熱交聯得到相應的氣凝膠纖維。所得氣凝膠纖維具有高比表面積(379.7 m2/ g),高力學強度(8.6 MPa),高熱分解溫度(650 ),阻燃性(LOI=54.6%),耐王水等強酸強堿,經過編織后的氣凝膠織物可用于隔熱保溫和摩擦電傳感。

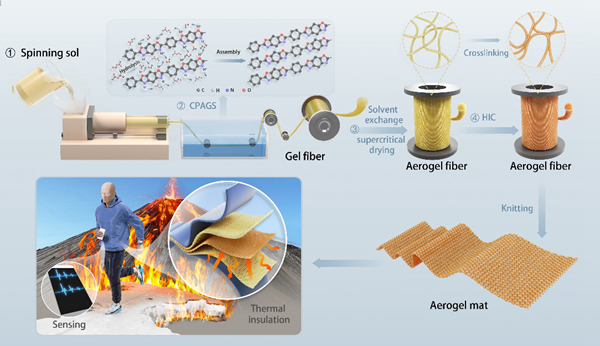

圖1. CPAGS-HIC策略合成HZAF及其隔熱和傳感應用示意圖
結果表明,CPAGS-HIC方法所制備HZAF連續、均一。HZAF的微觀結構呈現出多孔納米纖維網狀,并且HZAF可打結,體現出良好的柔性。FTIR,XPS等表征證實了熱處理過程中納米纖維發生了交聯,熱分析表明經過CPAGS-HIC 方法后HZAF的高熱穩定性 (650 ) 沒有顯著變化,對氣凝膠纖維在極端環境下的應用至關重要,交聯后力學性能提高。與一些報道的氣凝膠纖維相比,HZAF的力學性能和熱穩定性具有較高水平。

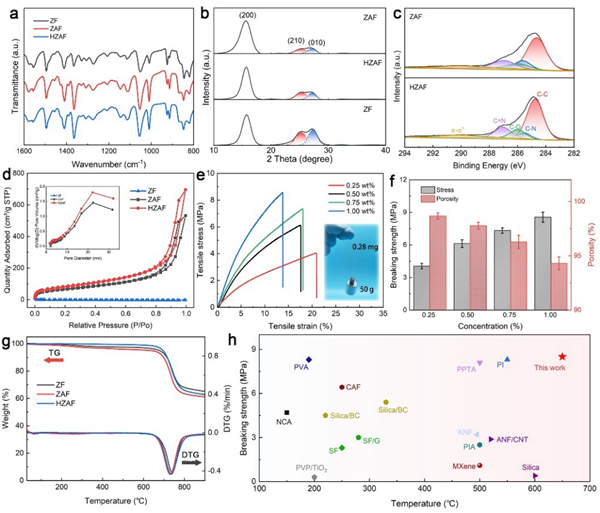

圖2. a) ZF、ZAF和HZAF的紅外光譜。b) ZF、ZAF和HZAF的XRD譜圖。c) XPS譜圖。d) ZF、ZAF和HZAF的氮氣吸脫曲線。e)不同濃度制備的HZAFs的應力-應變曲線。f)不同濃度制備的HZAFs的斷裂強度和孔隙率。g)氮?dú)鈿夥障?/font>ZF、ZNF和HZAF的TGA和DTG曲線。h)所選氣凝膠纖維耐溫值與斷裂強度的比較
與商用棉纖維相比,HZAF氣凝膠纖維表現出顯著的離火自熄特性。進一步測試表明,HZAF氣凝膠纖維的極限氧指數則高達54.6%。錐形量熱儀測試中,證明了HZAF的不燃特性。低的峰值放熱率、總放熱量和總排煙量表明HZAF可以阻止火焰的蔓延。此外交聯后的氣凝膠纖維顯示出對酸堿的優異耐受性,浸泡半年以上依然保持微觀結構無顯著變化。壓縮力學測試中發現具有交聯納米纖維結構的HZAFs纖維集合體在60%壓縮下可以恢復到原始狀態。其最大抗壓強度是羽絨的4倍,棉的12倍。此外在低溫液氮環境下HZAF也具有柔性,高溫?zé)崤_(tái)上具有隔熱能力,其纖維集合體的熱導率(0.036 W?m?1?K?1)優于商用的保暖纖維。

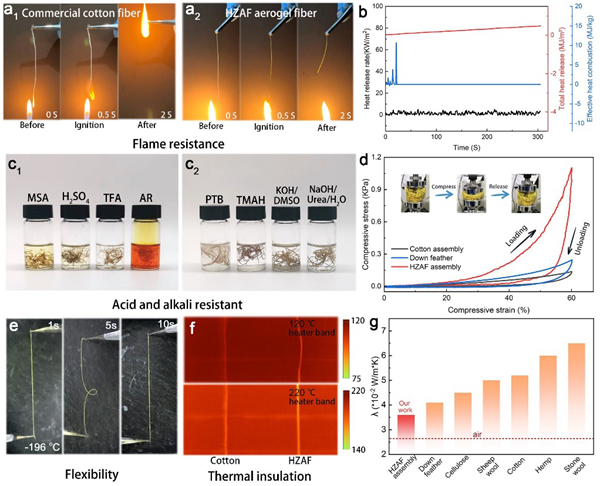

圖3. HZAF極端環境下的應用。a1, a2)商品棉纖維與HZAFs的點火比較。b)HZAF的放熱率、總放熱量和有效熱燃燒值。c1, c2)纖維對酸或堿的化學穩定性。d) HZAFs、羽絨和棉集合體的壓縮應力-應變曲線。e) HZAF在液氮中的柔韌性。f)單根HZAF和棉纖維分別在120 和220 熱臺上的紅外圖像。g) HZAFs集合體與當前商用絕熱材料的導熱系數比較
進一步將HZAF編織成織物,織物延續了HZAF的優異的保溫隔熱能力和耐極端溫度特性。此外將織物用于TENG中的高性能負摩擦材料,所制備的TENG在寬的溫度范圍內顯示出穩定的輸出性能,可檢測人體的各種運動并起到保暖作用。

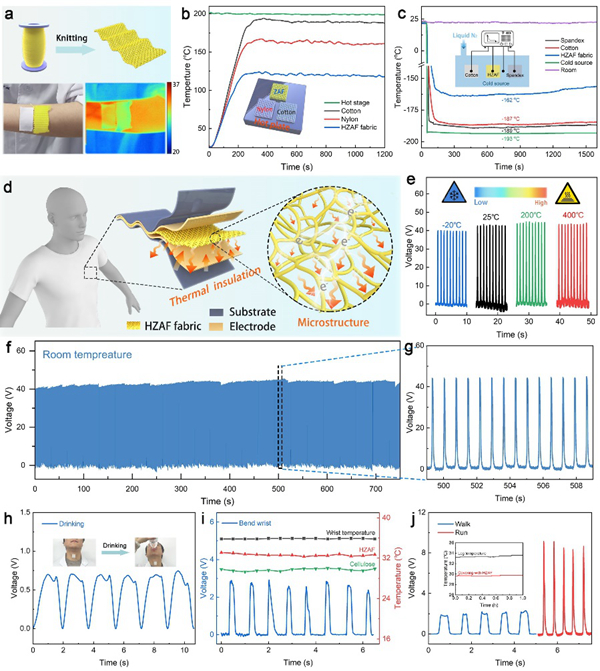

圖4. HZAFs織物的保溫隔熱和器件傳感性能。a)在室溫下進行隔熱測試的氣凝膠和棉織物的數碼和紅外照片。b, c) HZAFs織物和商用保溫材料在200 穩定溫度下(附圖)和液氮環境下的溫度-時間曲線。d)可穿戴熱隔離與傳感器集成示意圖。e)對HZAF織物TENG在不同溫度下的開路電壓進行了測試。f) TENG耐久性測試。g) f中標記區域的放大圖。h)將傳感器附著在喉部檢測信號。i)腕部的信號和保暖性能測試。j)行走和奔跑下傳感器的信號輸出(插圖為長時間的保溫性)
最后,CPAGS方法具有一定的普適性,采用此方法,其他高性能聚合物氣凝膠纖維得到成功制備(芳綸、共聚芳綸、雜環芳綸、棒狀聚合物纖維M5)。所得的氣凝膠纖維均具有高比表面積和高熱分解溫度。

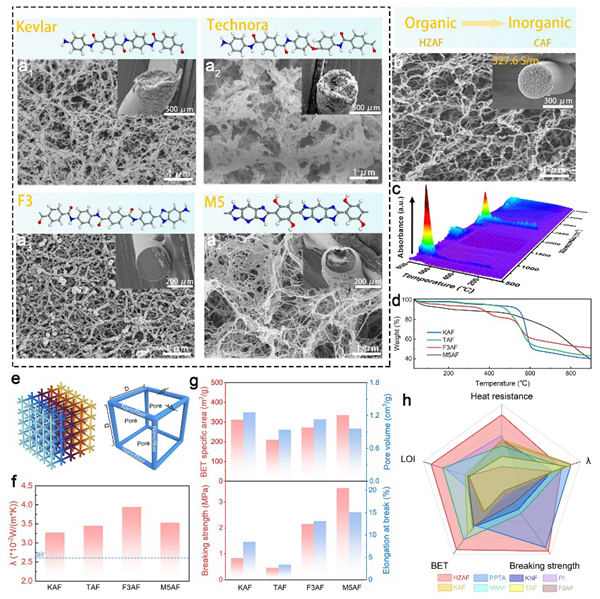

圖5. 通過CPAGS策略構建不同類型的高性能氣凝膠纖維。a1)凱夫拉氣凝膠纖維。a2) Technora氣凝膠纖維。a3) F3氣凝膠纖維。a4) M5氣凝膠纖維。b) HZAFs衍生的碳?xì)饽z纖維。c) HZAFs的TG-FTIR圖譜。d) 各氣凝膠纖維的TG曲線。e) COMSOL中的網格模型和模擬單元。f)氣凝膠纖維的導熱系數計算值。g)氣凝膠纖維的SSA和斷裂強度。h) HZAF與其他氣凝膠纖維的綜合性能比較
本研究開發的方法為高性能聚合物氣凝膠纖維的制備提供新思路,并為極端環境下的可穿戴熱管理提供了一種新方法。相關工作以Robust and Flame-Retardant Zylon Aerogel Fibers for Wearable Thermal Insulation and Sensing in Harsh Environment為題發表在Advanced Materials上。論文第一作者為東南大學與中國科學院蘇州納米所聯合培養博士生胡沛英,通訊作者為東南大學材料科學與工程學院張培根副教授、中國科學院蘇州納米所輕量化實驗室王錦項目研究員和東南大學材料科學與工程學院孫正明教授。該論文獲得了國家自然科學基金重大研究計劃培育項目和蘇州市科技局基礎研究試點項目資助。
