蘇州納米所張珽團隊AM：基于絲素蛋白調控納米通道的柔性水伏離子傳感
從環境監測到人體汗液電解質分析都迫切地需求高靈敏、寬檢測范圍的高性能離子傳感器。傳統固體接觸離子選擇電極（SC-ISE）的電極膜電位與待測離子含量之間的關系符合能斯特公式，往往存在靈敏度較低的限制。尋求新機制來實現高性能離子傳感具有重要意義。蒸發驅動的水伏效應是近些年興起的新領域，它是利用水的蒸發驅動溶液流經過具有交疊雙電層的功能化納米通道，在固-液界面相互作用下產生與溶液離子濃度相關聯的電壓和電流信號。因此，基于交疊雙電層納米通道的水伏器件理論上可以用于高性能離子傳感，然而目前研究主要聚集于提升水伏器件的產電性能，對其離子傳感特性的研究很少。
當前水伏器件的設計主要是通過制備高表面電位的材料，包括碳納米材料、金屬氧化物、MOFs、生物材料等來構筑高離子選擇性的納米通道以提升器件的性能。然而，除了材料表面電位，由納米通道的離子選擇性還受到通道尺寸極大影響，且選擇性隨著通道尺寸的減小而提高。伴隨通道尺寸的減小，納米通道內溶液的流動阻力卻會顯著增加，這會造成推動離子在通道頂端積累的動力減小，引起水伏器件性能的降低。在納米尺度下尋找通道的離子選擇性和流動阻力間的最佳平衡是實現高性能水伏器件關鍵科學問題。
針對上述關鍵科學問題，中國科學院蘇州納米所張珽研究員團隊報道了一種基于絲素蛋白的納米通道精準調控策略并將其應用于柔性可穿戴水伏離子傳感器。通過對尼龍-66靜電紡絲纖維薄膜浸涂絲素蛋白水溶液，利用絲素蛋白水溶液干燥過程中產生的收縮效應以及絲素蛋白涂層引起的纖維直徑尺寸增加，實現對尼龍-66納米纖維形成的通道的可控調節，其精度可以實現約25 nm（圖1A、B，圖2A-D）。由于絲素蛋白中存在大量的酰胺和羧基官能團，尼龍-66納米纖維可以與其形成大量氫鍵，實現異質界面的穩定性提升。同時，強極性的羧基官能團也有效地增加了水伏薄膜的表面電位（從-18 mV增加到-46 mV）（圖2E-G，圖4）。通過對絲素蛋白的浸涂量調控，獲得納米通道內溶液流速和離子選擇性間的最優平衡，實現了最大4.82 V的開路電壓（圖2H）。該器件對于溶液中離子濃度展現了超高的靈敏度（最大靈敏度~1.37 V dec-1），寬響應范圍（10-7~100 M）（圖3）?；趦?yōu)秀的離子傳感性能，該水伏器件被成功應用于可穿戴汗液傳感和環境痕量離子檢測（圖5），充分證明了水伏新機制應用于高性能離子傳感方面的可行性。
該工作從構效關系的角度通過精準調控納米通道尺寸和材料表面化學特性，實現了納米通道離子選擇性與流動阻力之間的最優平衡，為高性能水伏離子傳感器件的設計提供了創新思路。該工作以Silk fibroin-regulated nanochannels for flexible hydrovoltaic ion sensing為題發表在Advanced Materials上。文章第一作者是中國科學院蘇州納米所碩士研究生葛長磊，李連輝副研究員和張珽研究員為共同通訊作者。該研究得到了國家自然科學基金，中國博士后基金的支持。

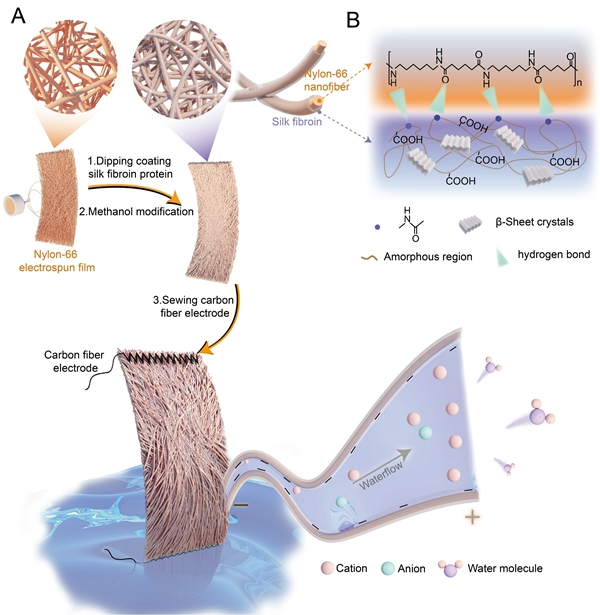

圖1.基于絲素蛋白精準調控的柔性水伏離子傳感器（SF@NNF）的結構、制備及水流動示意圖。

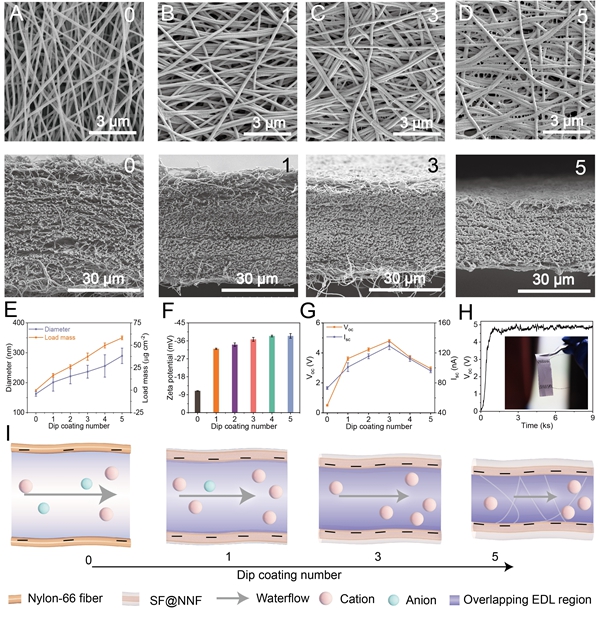

圖2. 絲素蛋白對納米通道尺寸、結構，以及表面特性的調控效果。A-D. 浸涂絲素蛋白SF 0、1、3、5次的尼龍-66納米纖維膜電鏡照片（第二行為對應的截面照片）；E. SF@NNF的纖維直徑以及SF負載量與浸涂次數的關系；F. SF@NNF的Zeta電位與SF浸涂次數的關系；G. 在去離子水中，器件開路電壓Voc與SF浸涂次數的關系；H. 浸涂3次SF的SF@NNF在去離子水中的實時電壓曲線（插圖為光學照片）；I. 浸涂0、1、3、5次SF的SF@NNF在去離子水中的工作機制示意圖。

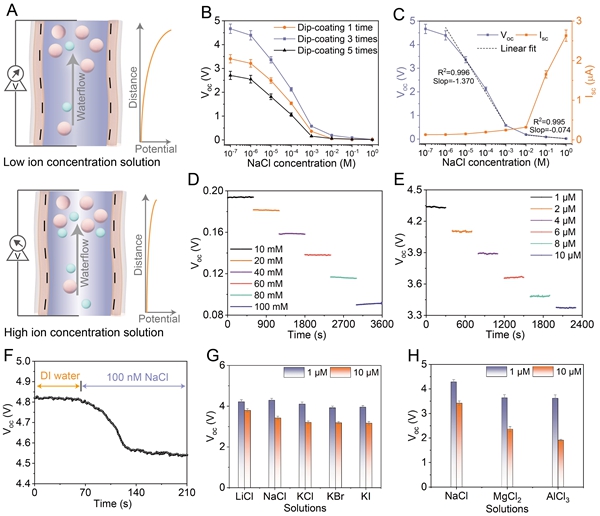

圖3. SF@NNF柔性水伏離子傳感器的離子傳感性能。A. SF@NNF在低濃度和高濃度鹽溶液中的工作機制示意圖；B. 浸涂1、3、5次的SF@NNF對NaCl溶液的Voc響應變化；C. 浸涂絲素蛋白3次的SF@NNF對NaCl溶液的Voc和Isc響應變化。D. SF@NNF在高鹽濃度下的Voc實時響應曲線；E. SF@NNF在低鹽濃度下的Voc實時響應曲線；F. 將DI water替換為100 nM NaCl時，Voc的實時變化曲線；G-H，SF@NNF在1 M和10 M下的Voc值，從左到右分別對應LiCl、NaCl、KCl、KBr、KI、MgCl2、AlCl3。

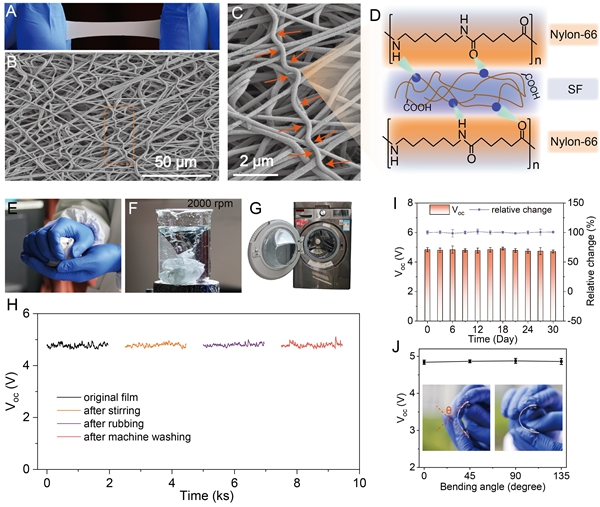

圖4. SF@NNF柔性水伏離子傳感器的環境穩定性測試。A-B. 50%拉伸后SF@NNF的光學和電鏡照片；C. 圖B中選擇部分的放大；D. SF@NNF中SF與Nylon-66的分子間相互作用示意圖；E-G. 對SF@NNF進行揉搓、攪拌、清洗測試照片；H. SF@NNF在經過上述處理后的Voc實時電壓曲線；I. SF@NNF在DI water中浸泡30 d的Voc變化；J. SF@NNF彎曲0 -135 后的Voc變化。

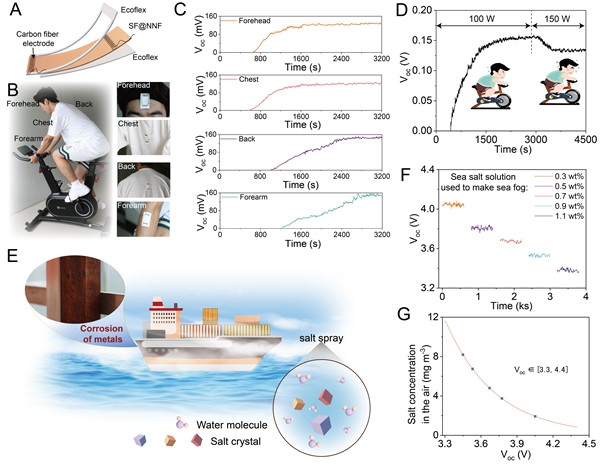

圖5. 基于SF@NNF柔性水伏可穿戴離子傳感器的應用。 A. 用于可穿戴汗液傳感的SF@NNF水伏器件示意圖；B. 器件在體上不同部位的連接示意圖；C. 在150 W恒定騎行功率下，不同測試部位的Voc實時變化曲線；D. 騎行功率從100 W變化到150 W后的Voc實時信號曲線；E. 海洋鹽霧成分和對船體腐蝕示意圖；F. SF@NNF在不同鹽濃度的海鹽噴霧下的Voc實時曲線；G. 海霧鹽分濃度與水伏器件Voc的函數關系。
該工作是團隊近期關于高性能柔性水伏自驅動傳感相關研究的最新進展之一。近年來，團隊始終聚焦于高性能水伏器件設計制備及其在柔性可穿戴傳感領域的應用：利用超吸水凝膠構建了便攜式蒸發驅動水伏發電機，突破了水伏發電機固定水槽的束縛，使水伏器件作為可穿戴電子設備的柔性電源平臺用于驅動柔性電子器件（Nano Energy, 2020, 72, 104663; Nano Lett. 2019, 19, 5544？5552; Nano Energy, 2021, 85, 105970.）; 從熱能捕獲和能量傳導的角度構建了具有光熱轉換和熱傳導增強的蒸發驅動水伏器件，為打破環境桎梏提升水伏發電機性能以及設計柔性可穿戴自供能傳感系統提供了新策略（Adv. Mater., 2023, 35, 2304099；Nat. Commun., 2022, 13:1043; Nano Energy, 2022, 99, 107356.）。
