蘇州納米所吳曉東研究員等合作Nat. Commun.:具有自細化機制的可回收微米級Na2S陰極設計
室溫鈉硫(RT Na-S)電池以低成本、無毒、儲量豐富的鈉和硫?yàn)榛钚圆牧?,具有極高的能量密度(1274 Wh kg-1),在儲能系統中具有廣闊的應用前景。傳統的室溫鈉硫電池通常采用金屬鈉作為陽極,在安全性和界面穩定性方面面臨很大挑戰,嚴重限制了其商業化前景。硫化鈉(Na2S)是室溫鈉硫電池?zé)o鈉陽極體系下最有前途的初始正極材料,并且其能夠避免正極體積膨脹的問題。然而,硫化鈉受到電子導電性差、傳遞動力學慢和嚴重的穿梭效應的影響。目前主要的解決策略集中在納米結構Na2S@C材料的開發,需要復雜的制造工藝和高成本,為大規模生產帶來了困難。因此,在室溫電池的實際應用中,解決易于獲取的微米級硫化鈉的使用問題非常重要。
考慮到硫化鈉固有的電子絕緣性,固-液-固轉化途徑被認為是實現微米級硫化鈉活化的有效途徑。然而,使用具有高多硫化物溶解度的電解質會導致嚴重的穿梭效應,而硫化鈉漫長的激活過程加劇了這種現象。因此,必須加強多硫化物在陰極側轉化的動力學,以促進其連續轉化,避免向陽極擴散。此外,由于其極低的電子導電,應特別注意Na2S在陰極上的堆積和失活。隨著轉化率的加快,必須制造出比表面積顯著增大、成核位點豐富的陰極,從而保證硫化鈉的均勻再沉積。
近日,中國科學院蘇州納米所吳曉東研究員與河海大學許晶晶教授合作通過調節硫化鈉的再沉積行為,巧妙地設計了一個有前途的Na2S/CPVP@Cu2S一體化陰極。通過對微米級硫化鈉陰極進行熱處理,聚乙烯吡咯烷酮(PVP)碳化成包裹硫化鈉顆粒的連續導電基體,在固-液-固轉化中提供了豐富的成核位點和細化效果。在高溫過程中,銅集流體表面的氧化層與硫化鈉發生原位反應,生成硫化亞銅催化劑。綜合機理研究進一步表明,得益于一體化陰極的協同作用,在初始循環過程中,微米級硫化鈉顆粒通過固-液-固轉化迅速自細化為納米級硫化鈉顆粒,且在后續循環過程中尺寸保持穩定。由于快速的轉化動力學有效地抑制了穿梭效應,所制備的Na2S/CPVP@Cu2S表現出優異的循環穩定性和倍率性能。在0.4 A?g-1的電流下循環500次后,Na2S/CPVP@Cu2S||?Na仍保持670 mAh g-1的可逆容量,平均庫侖效率(CE)超過99.7%。為了展示其實際應用,Na2S/CPVP@Cu2S||HC全電池在200次循環后也保持了518 mAh g-1的容量。本工作實現了源自工業廢棄物的硫化鈉的穩定循環,為室溫鈉硫電池?zé)o鈉陽極體系的研究和實際應用提供了重要參考。

圖1 . Na2S/CPVP@Cu2S一體化極片的制備和表征。
(a) Na2S/PVP和Na2S/CPVP@Cu2S的示意圖。(b)?30 ~ 500℃Na2S/PVP和PVP的TGA曲線。(c)?Na2S/PVP和Na2S/CPVP@Cu2S的XRD譜圖。(d) 原始Na2S/CPVP@Cu2S的高分辨率TEM圖像。(e)?Na2S/PVP和 (f) Na2S/CPVP@Cu2S的SEM圖像(插圖為相應的光學照片)。(g-j)?圖中Na、S、C、Cu元素對應的能譜圖。

圖2 . Na2S顆粒的自細化過程。

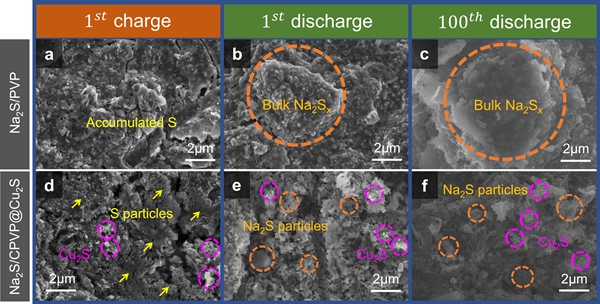

(a-c) Na2S/PVP第一次充電、第一次放電、第100次放電后的SEM圖像。(d-f)?Na2S/CPVP@Cu2S第一次充電、第一次放電、第100次放電后的SEM圖像。
通過從硫酸鋇工業廢水中提取的硫化鈉,制備了Na2S/CPVP@Cu2S一體化陰極。在不同狀態下的掃描電鏡可以看出,Na2S/CPVP@Cu2S電極在經歷電化學過程之后,硫化鈉顆粒尺寸從初始的2-5微米自細化為納米級顆粒,且形貌在100次循環后保持穩定,未出現明顯的團聚現象。

圖3 . 活性物質的利用。

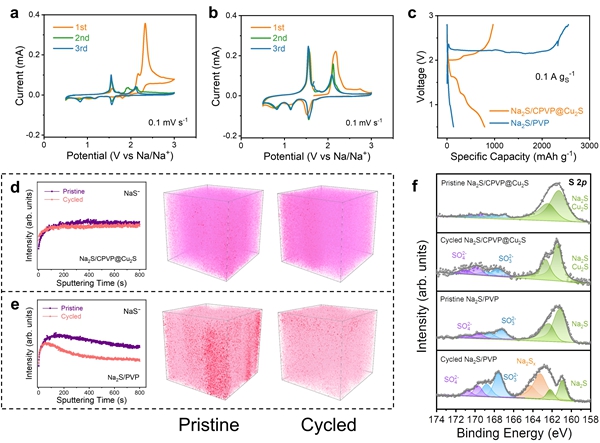

Na2S/PVP||Na和Na2S/CPVP@Cu2S||Na?(a,b) 0.1 mV s-1掃描速率下的CV曲線。第一次恒流充放電曲線。(d-e)?10次循環前后的NaS-二次離子的TOF-SIMS測試。(f) 相應陰極的S 2p圖譜。
結合CV及首圈充放電曲線,Na2S/CPVP@Cu2S電極克服了硫化鈉在首次充電中漫長的活化過程,同時穿梭效應也被顯著抑制。TOF-SIMS?表明在循環后硫化鈉的含量未出現明顯下降,且在各深度處均勻分布;循環后完全放電態的XPS顯示表面未出現未完全轉化的Na2Sx。同時,使用原位Raman對首次充放電過程進行深入分析,初始聚焦的固相在循環過程中消失并再次生成,表明硫化鈉顆粒經歷了固-液-固轉化過程。

圖4?. Na2S/CPVP@Cu2S的轉化機理及其半電池電化學性能。
(a)?Na2S/CPVP@Cu2S||Na電池的原位拉曼光譜。(b)?第一次循環時Na2S/PVP和Na2S/CPVP@Cu2S電極的硫化鈉轉化示意圖。(c) 不同掃描速率下Na2S/CPVP@Cu2S||Na電池的 CV曲線。 (d) 峰值電流與掃描速率平方根的線性關系。(e) 倍率性能。(f) 不同循環圈數的恒流充放電曲線;(g) 循環性能。
得益于具有豐富成核位點的導電網絡與硫化亞銅催化劑的協同作用,Na2S/CPVP@Cu2S在半電池中展現了優異的循環穩定性(0.4 A?g-1電流下循環500圈后,保持670 mAh g-1的可逆容量)和倍率性能(4 A?g-1電流下可逆容量保持480?mAh g-1),實現了同體系下的性能最優。此外,通過匹配無鈉負極討論了該正極的應用前景,展望了室溫鈉硫電池未來的發展方向。

圖5 . Na2S/CPVP@Cu2S用于無鈉陽極體系。
(a) Na2S/CPVP@Cu2S||HC電池示意圖。(b) Na2S/CPVP@Cu2S||HC在0.1 A g-1下的典型充放電曲線和 (c) 循環性能。(d)?Na2S/CPVP@Cu2S||HC軟包電池循環性能。 (e) 本工作與先前報道的Na2S陰極的比較。(f) 電池系統的成本分析(理論能量密度是根據陽極和陰極活性材料的總質量計算)。
硫物種的演變是影響其可逆容量的關鍵因素。初步研究表明,Na?S的沉積行為可以通過正極結構設計加以調控,并且無需負極保護即可有效抑制穿梭效應。然而,高載量的Na?S、貧電解質以及鈉損失帶來的挑戰需要在未來的大規模應用中加以克服。此外,深入理解硫在正極表面的遷移機制,對于進一步實現高性能室溫鈉硫電池也至關重要。
以上成果以Design towards recyclable?micron-sized Na2S cathode with self-refinement mechanism為題發表在國際知名期刊Nature Communications上。蘇州納米所博士研究生魯蘇皖和博士后劉洋為論文的共同第一作者,通訊作者為河海大學許晶晶教授和中國科學院蘇州納米所吳曉東研究員。以上聯合工作受到國家重點研發計劃、國家自然科學基金等基金項目支持,同時得到了中國科學院蘇州納米所Nano-X的表征技術支持。
