蘇州納米所納米器件部聯合加工平臺團隊在核磁共振陀螺儀系統研制取得進展
核磁共振陀螺儀（NMRG-Nuclear Magnetic Resonance Gyroscope）是基于原子自旋量子效應的高精度量子慣性傳感器，具有無運動部件、抗干擾能力強、體積小和精度高等特點，是實現厘米級導航的關鍵裝備手段之一。核磁共振陀螺儀系統復雜、對噪聲敏感，包含對原子氣室溫度、激光頻率、三軸磁場多物理量的控制以及進動信號解算，對電路系統性能要求極高。蘇州納米所納米器件部聯合加工平臺團隊在核磁共振陀螺儀信號處理及控制電路系統方面取得重要進展。
進展1：核磁共振陀螺儀激光穩頻系統
（1）激光穩頻控制系統
為了解決激光器頻率漂移對堿金屬極化率的影響，團隊基于直接吸收法，設計了適用于NMRG系統的激光穩頻系統（如圖1）。基于該系統對原子氣室溫度和調制信號深度進行優化分析，擬合分析發現存在最佳工作溫度，在本實驗中為102.5°C。該系統頻率鎖定時間僅11ms，鎖定后誤差信號峰峰值小于4mV，頻率漂移優于15MHz，長時間測量具有良好的穩定性。在施加2.2GHz的擾動后，經過約0.94s重新穩定，滿足核磁共振陀螺儀的設計要求。

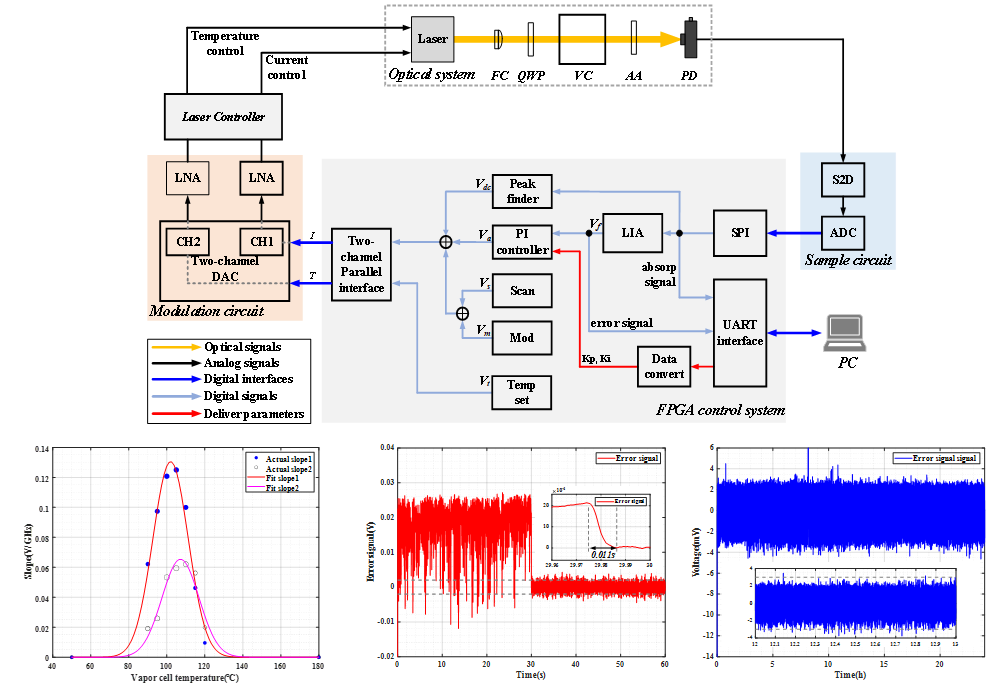

圖1：激光穩頻系統結構及測試分析
該成果以Laser Frequency Control System for Nuclear Magnetic Resonance Gyroscopes為題被2025 7th?International Conference on Optoelectronic Science and Materials (ICOSM 2025)錄用，第一作者為中國科學技術大學博士生王爭光，通訊作者為蘇州納米所殷志珍和宋賀倫。
（2）相位自糾正鎖相放大器（PSC-LIA）
為解決核磁共振陀螺儀激光穩頻中相位差對鑒頻靈敏度的影響，構建了一種基于FPGA的相位自糾正鎖相放大器（PSC-LIA）（如圖2）。在該PSC-LIA中提出了一種相位分段估計方法，僅通過加法和移位便可在一個時鐘周期完成相位估計，并構建了新的相位可調方波發生器，將相位調節范圍擴充至?π~π 。PSC-LIA相位糾正時間僅0.8ms，糾相誤差優于0.04rad，鑒頻靈敏度提高了2.97倍。

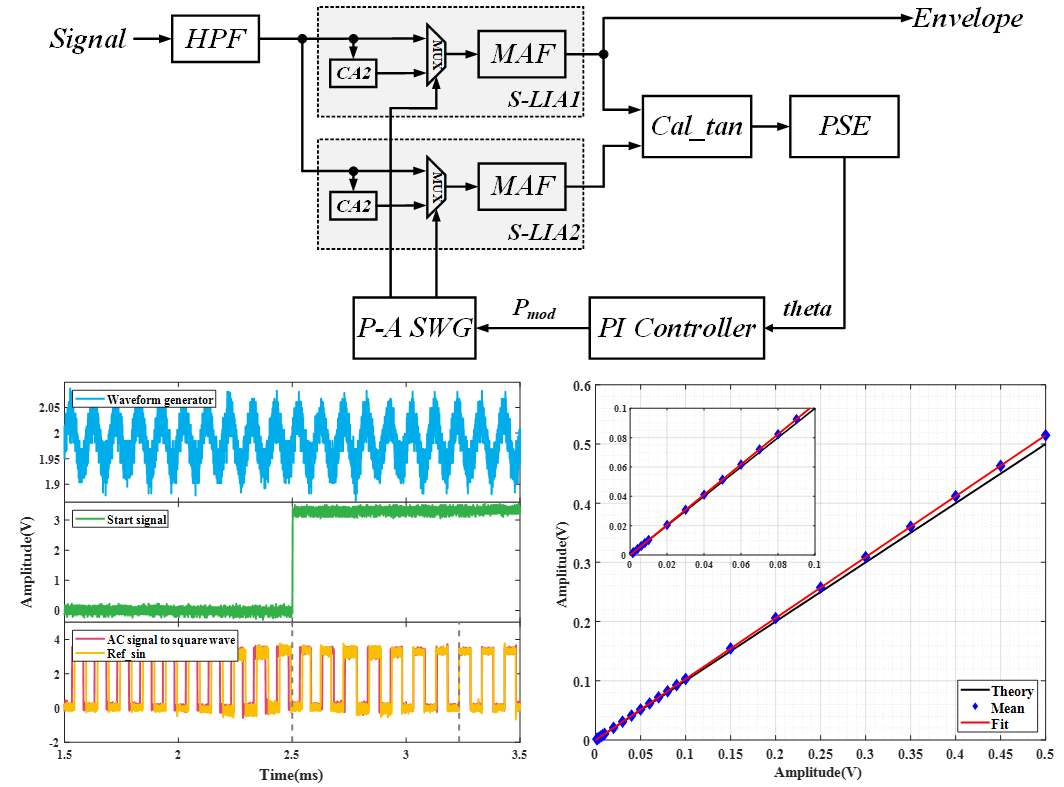

圖2：PSC-LIA系統結構及測試結果
該成果以Optimized Design of Phase Self-Correcting Lock-in Amplifier為題發表在IEEE Transactions on Instrumentation and Measurement。第一作者為中國科學技術大學博士生王爭光，通訊作者為殷志珍和宋賀倫。（https://doi.org/10.1109/TIM.2025.3551129）
進展2：原子氣室無磁溫控技術
針對溫控制精度對數密度的影響和加熱絲引入的磁噪聲，研究團隊通過電磁仿真和微納加工技術，設計并制備了尺寸25mm*25mm、磁噪聲系數25pT/mA的電加熱絲。其次設計了高性能溫控電路，該電路正負30V供電下最高輸出功率25W，功率分辨率0.14mw，溫度分辨率1.04mk，加熱至100℃僅需154秒。為了在不同溫度點下均達到較高溫控精度，對整個加熱保溫結構進行系統辨識，分析系統傳遞函數，優化控制器參數，最終實現溫控精度優于0.001°C。

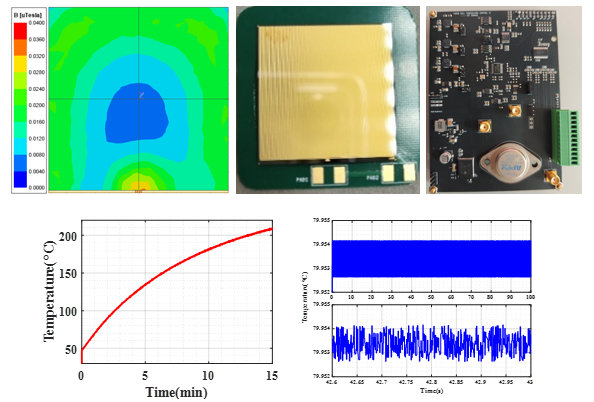

圖3?: 從左到右依次為磁場分布云圖、加熱絲實物圖、溫控電路、溫升曲線、80度溫控精度
進展3：核磁共振陀螺儀動力學建模及信號處理系統
核磁共振陀螺儀系統結構復雜、參數多、開發周期長，為了更高效地優化實驗參數縮短開發周期，基于simulink構建了NMRG動力學模型（如圖4），對橫向驅動場的幅值進行優化分析，并對NMRG輸出磁矩信號進行時頻域分析?；跇嫿ǖ男盘柼幚韱卧獙崿F(xiàn)對Xe同位素進動頻率的解算以及相位信息的跟隨。

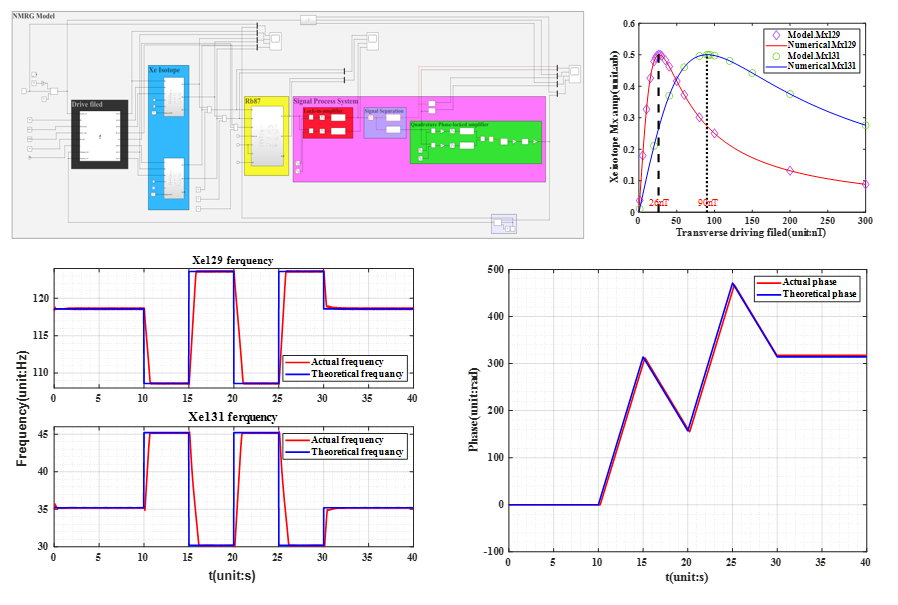

圖4 : NMRG動力學模型及仿真分析
為實現持續共振，需補償橫向驅動場相位，研究團隊提出了一種基于FPGA的級聯濾波器改進的相位解算方法（如圖5），并創新性提出了時分復用改進的雙路濾波器結構，在保證性能的情況下大大節約資源消耗，相較于傳統結構資源消耗降低18.2%，最大運行頻率提升44.9%，在多種數據場景下均有較好的性能。

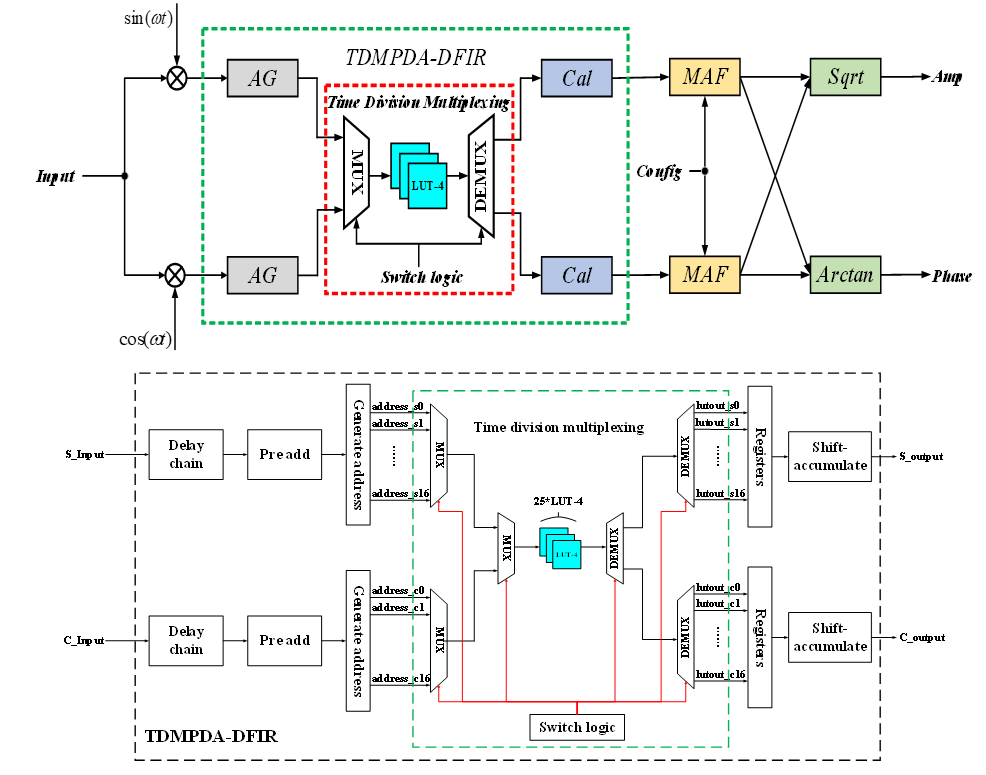

圖5 : 基于FPGA的級聯濾波器改進的相位計算方法
該成果以Lock-In Amplifier With Enhanced Filter Structure for NMR Gyroscope為題發表在IEEE Sensors Journal。第一作者為中國科學技術大學博士生王爭光，通訊作者為殷志珍、吳東岷和宋賀倫。
