蘇州納米所在纖維驅動器的彈性驅動機制及應用方面取得新進展
生物肌肉具有彈性驅動特性：即在可承受的載荷和應變條件下完成工作后，肌肉可以完全恢復至原來松弛狀態的長度。這一特征與剛性骨骼結構形成良好適配，以完成復雜的運動場景需求。然而，目前發展的人工肌肉纖維驅動器尚不具備該特性，主要是因?yàn)槔w維驅動器在變負載驅動過程中存在塑性伸長現象，尤其是在重負載下。這一問題嚴重限制了人工肌肉纖維驅動器的驅動精度、重復性以及實用性。
為此，蘇州納米所研究團隊基于低成本纖維材料設計了一種尼龍@聚二甲基硅氧烷（nylon@PDMS）人工肌肉纖維。該人工肌肉纖維在經歷不同負載驅動的切換后，能夠恢復到初始狀態，并可再現負載變化前的驅動特性，即表現出和生物肌肉類似的彈性驅動特性。纖維的聚二甲基硅氧烷外層對彈性驅動起到至關重要的作用，并賦予纖維良好的彈性拉伸性能。低成本聚合物原材料的使用，為彈性人工肌肉纖維的商業化發展奠定了基礎。
基于該彈性驅動機制，團隊設計了一種人工肌肉纖維拮抗驅動舵機，用于替代商用撲翼機尾部的電控方向舵，實現飛行方向控制的同時降低了系統重量。此外，團隊還構建了一種可自主調節壓力的智能壓力帶，具備主動節律性加壓和實時壓力監測功能，在醫療領域展現出潛在應用前景。

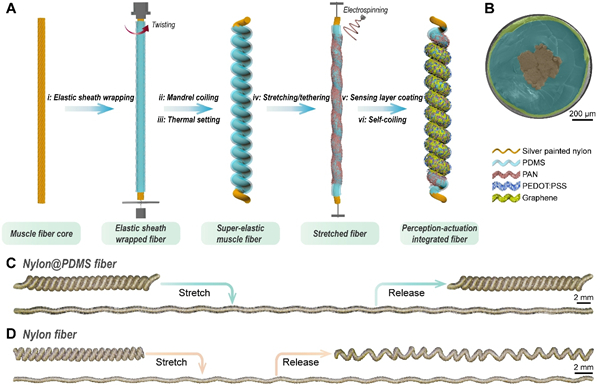

圖1 感知-驅動一體化彈性人工肌肉纖維的結構設計、制備和表征
彈性人工肌肉纖維連續變負載驅動測試中，逐步增加相同的負載，然后又逐步減小相同的負載，在變負載工作前后同一負載下纖維長度和收縮量幾乎不變。而非彈性人工肌肉纖維則存在塑性變形，導致長度增加，驅動量減小。

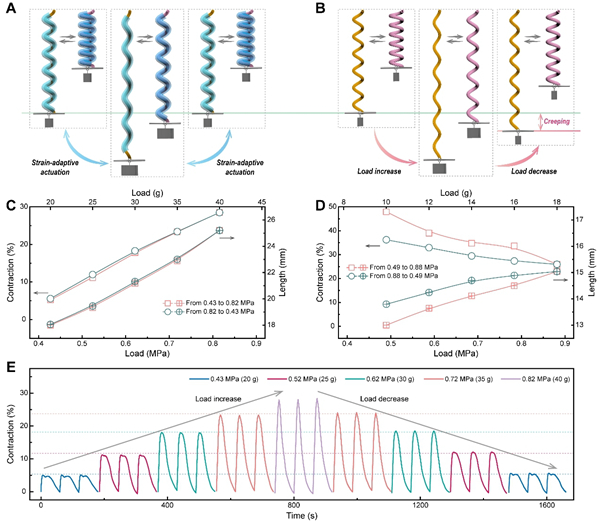

圖2 人工肌肉纖維的彈性驅動性能
彈性人工肌肉纖維的驅動性能優異，其最大收縮行程、做功能力和平均功率密度分別為54%、590 kJ/m3和～80 W/kg，分別是天然肌肉的2.7倍（~20%）、73.8倍（8 kJ/m3）和1.6倍（50 W/kg）。不僅如此，人工肌肉纖維在最大驅動量為54%時還實現了穩定的自傳感路徑追蹤功能。

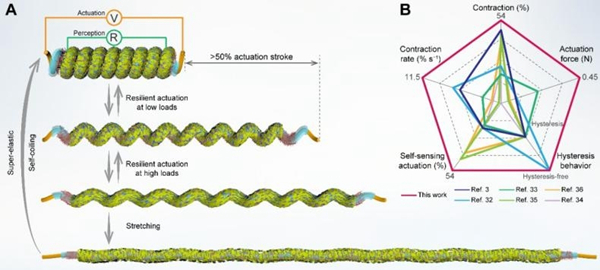

圖3感知-驅動一體化彈性人工肌肉纖維工作過程

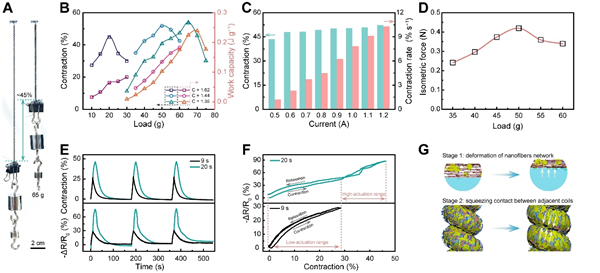

圖4 感知-驅動一體化彈性人工肌肉纖維的電熱驅動和實時路徑追蹤性能
撲翼飛行器實際飛行測試過程中，人工肌肉纖維基舵機不工作時，拮抗結構保持穩定，飛行器直行。當拮抗結構中右側纖維收縮時，使得右側翼膜受力撐開，飛行器發生左轉；左側纖維收縮時，使得左側翼膜受力撐開，飛行器發生右轉。通過控制右側和左側纖維依次工作，飛行器可以實現先左轉后右轉的調控。

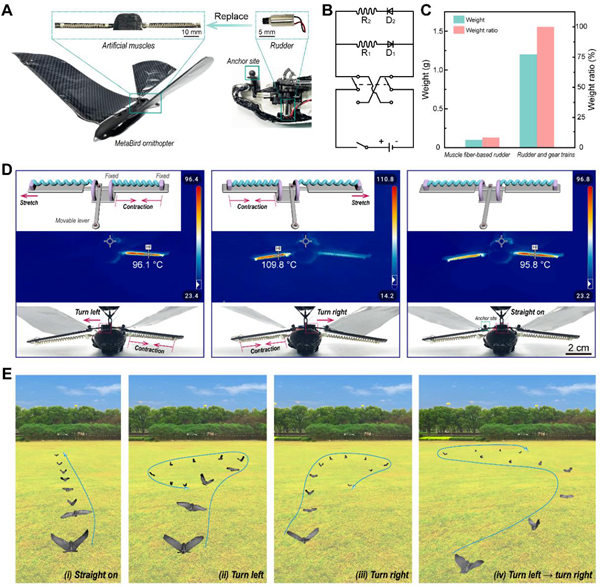

圖5人工肌肉纖維基舵機用于撲翼飛行器飛行方向調控應用展示
基于彈性人工肌肉纖維設計的壓力帶主動施加的最大壓力可以達到3 N，短時間工作溫度接近38 °C，持續工作溫度低于42 °C（人體低溫燙傷極限值）。壓力帶設計了三種預拉伸狀態，可適配不同體型人群的需求。假體模型上測試時，三種不同預拉伸應變下主動施加的壓力分別為3 N、2.5 N和2 N。

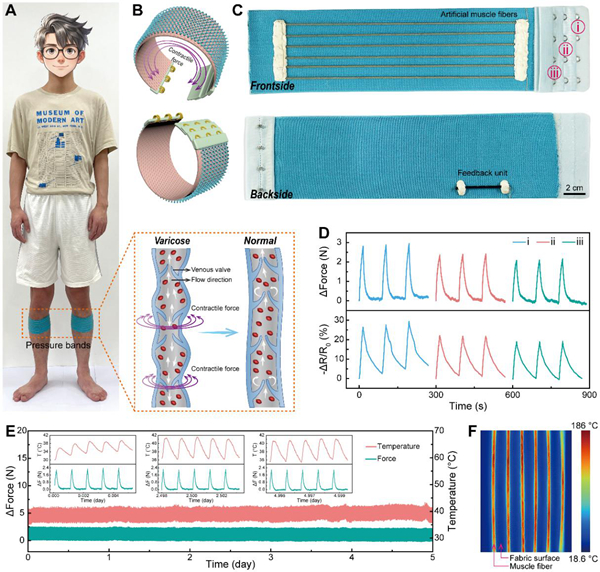

圖6 具有壓力調節和反饋功能的預防下肢靜脈疾病壓力帶應用展示
相關工作以Elastic-sheathed artificial muscle fibers delivering natural muscle-like resilient actuation for robotics and wearables為題發表在Matter上。論文第一作者是中國科學院蘇州納米所博士后董立忠，通訊作者為邸江濤研究員。該工作得到了國家自然科學基金、國家重點研發計劃和江蘇省自然科學基金等科研項目的支持。上述工作得到了研究所輕量化實驗室的大力支持。近期，雙方合作將柔性傳感器集成到撲翼飛行器結構件中，實現了飛行器飛行姿態的實時、精確監測與重構，為開發高效能飛行器奠定了良好的基礎（Small,2025,21,2501012）。
