蘇州納米所康黎星等合作Advanced Materials：內嵌碳納米管三值邏輯晶體管
受限于基礎物理極限，硅基晶體管的尺寸已無法繼續按比例縮小，越來越難以滿足人工智能等前沿領域日益增長的計算需求。為此，研究人員正積極開發新型溝道材料，并探索替代傳統馮·諾依曼架構的方案，以期取得能夠延續甚至超越摩爾定律的突破性進展。然而，基于二進制電路的系統中最關鍵的挑戰之一仍然是功能單元之間及內部連線的片上互連。隨著晶體管密度的持續提升，互連所占用的面積預計將超過邏輯單元，這對進一步的微縮與集成構成了重大障礙。多值邏輯（MVL）因其更高的計算效率和數據吞吐能力，被認為是緩解這一問題的有前景的方案。與二進制邏輯不同，MVL在單個邏輯單元內包含多個邏輯狀態，能夠執行更復雜的運算，從而從根本上降低功耗和芯片面積。傳統硅基金屬氧化物半導體場效應晶體管（MOSFET）是為二進制邏輯設計的，其固有的電學特性和工藝限制阻礙了MVL所需的多個穩定電壓狀態的實現。
半導體型單壁碳納米管（s-SWCNT）憑借其一維超薄結構和極高的載流子遷移率，被認為是亞納米超制程技術節點的重要候選材料。然而，如何將這些固有優勢轉化為電可尋址的MVL器件，仍然是一個挑戰。這一困難主要源于在限域體積內定義和穩定多個不同的電導狀態，并將其可靠地耦合到輸出信號的問題，從而限制了它們?cè)趶?fù)雜計算系統中的潛在應用。
針對上述問題，中國科學院蘇州納米所康黎星研究員及合作者提出了一種由s-SWCNT和乙酰丙酮釔（Y(acac)3）組成的一維同軸異質結構，并將其用作晶體管的溝道材料。該晶體管表現出多個電阻態，適用于MVL電路。該方法實現了s-SWCNT內部均勻且穩定的摻雜，有效緩解了由于表面懸掛鍵導致的金屬-半導體接觸退化和載流子散射。s-SWCNT一維中空腔體的徑向限域作用誘導了封裝Y(acac)3分子的形變。這一解釋與高角環形暗場掃描透射電子顯微鏡圖像中觀察到的襯度特征一致，并得到了光譜學證據和密度泛函理論計算的進一步支持。這種形變?cè)鰪?qiáng)了分子的極化率，從而在外電場下產生更顯著的極化響應。通過這一機制，在晶體管的工作電壓范圍內實現了溝道載流子的協同捕獲與釋放，進而在同一器件內產生穩定的多電阻態。基于這一特性制備的三元邏輯電路對輸入信號具有選擇性，能夠準確識別輸入信號的最大值或最小值并產生相應的輸出。此外，還展示了三元權重網絡（TWN）在神經形態計算中的潛力。進一步地，通過實驗和理論研究，將這一概念推廣到由其他金屬乙酰丙酮配合物與s-SWCNT構成的一維異質結構體系。與傳統的多值邏輯方案相比，該工作避免了復雜的能帶工程或多層堆疊，更有利于大規模集成，并為理解一維異質結構內的構效關系以及實現三元邏輯晶體管提供了新的視角。

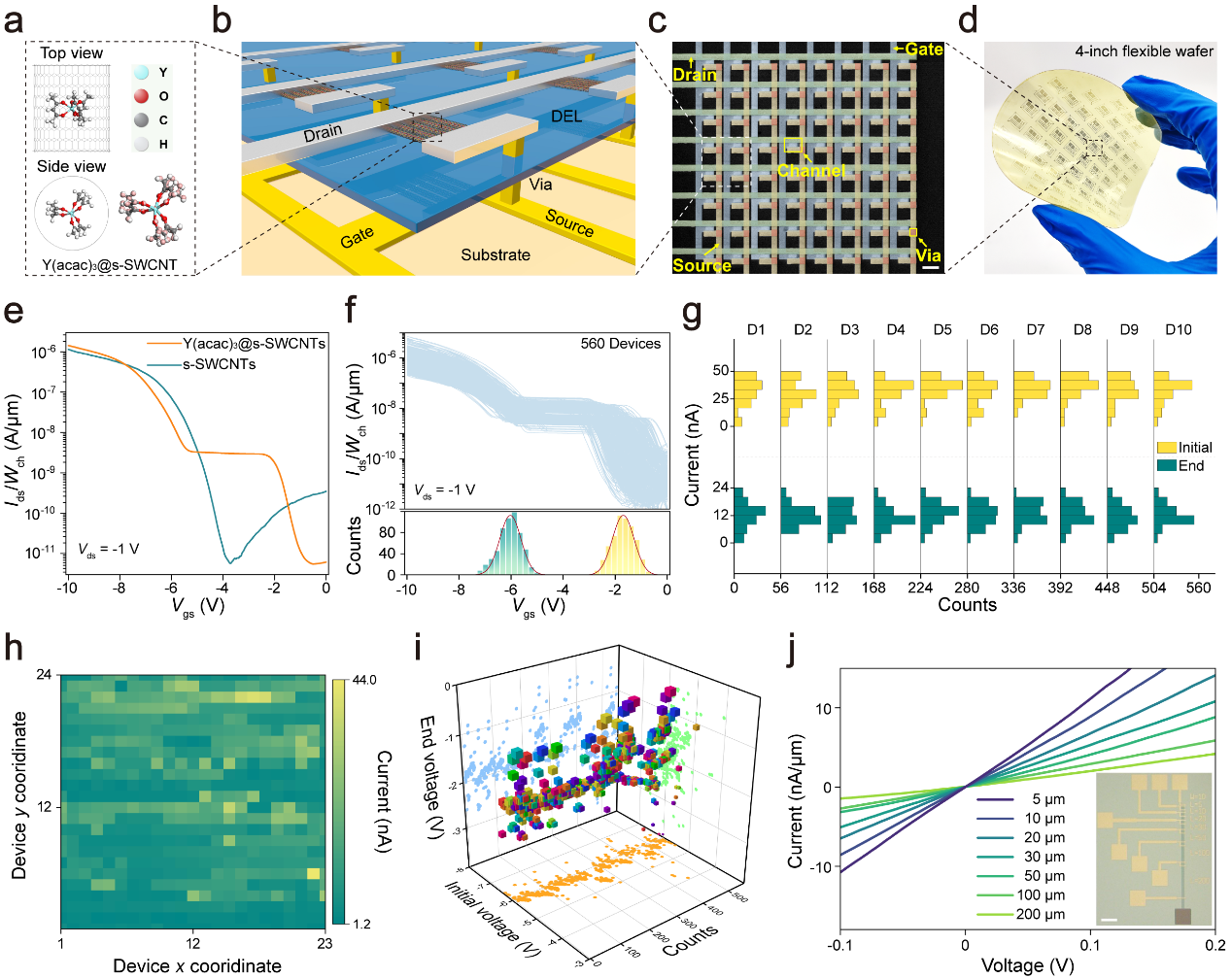

圖1 基于Y(acac)3@s-SWCNT異質結構的柔性晶圓制備過程及其電學均勻性表征

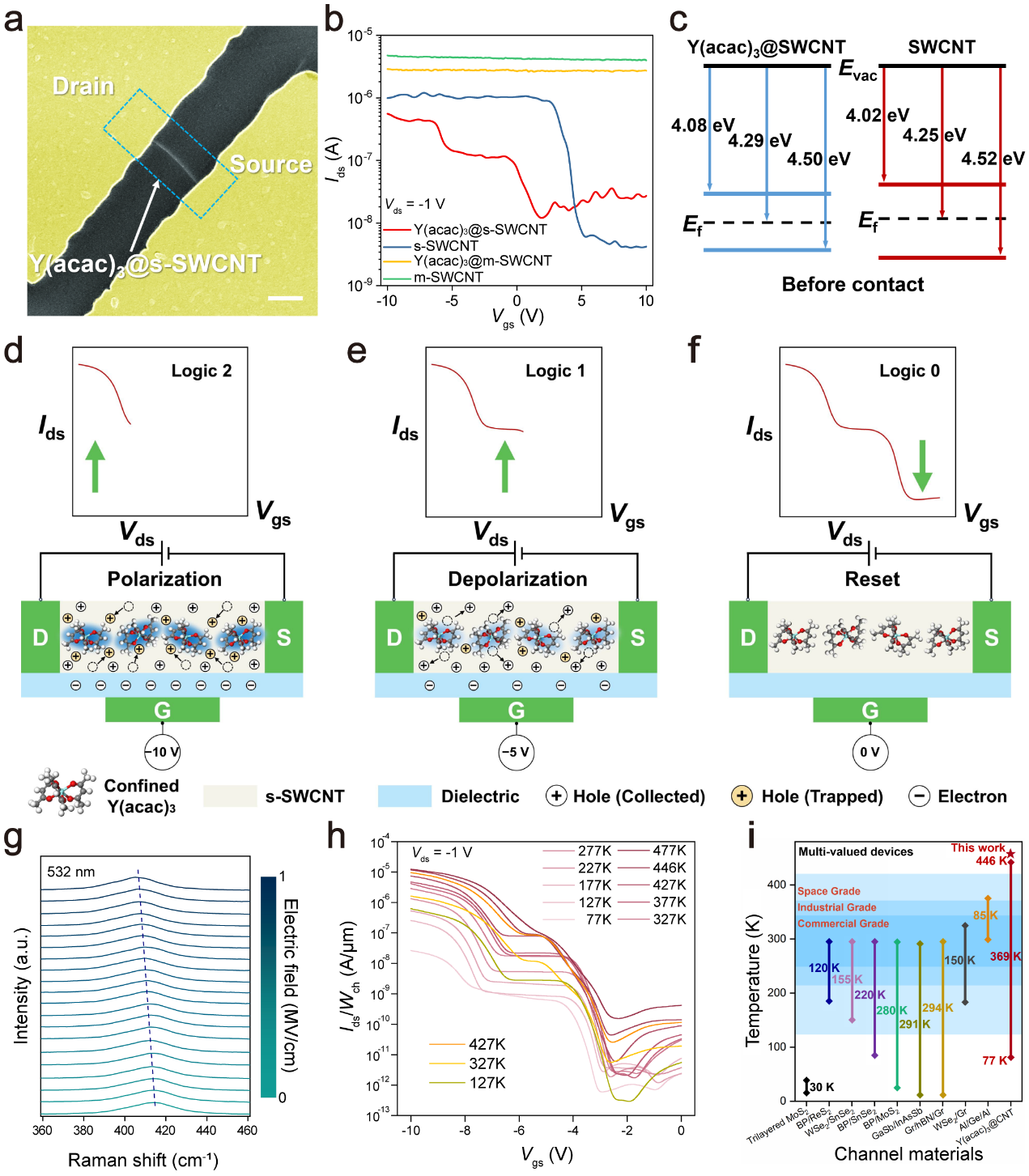

圖2 Y(acac)3@s-SWCNT異質結構實現ternary邏輯功能的物理機制

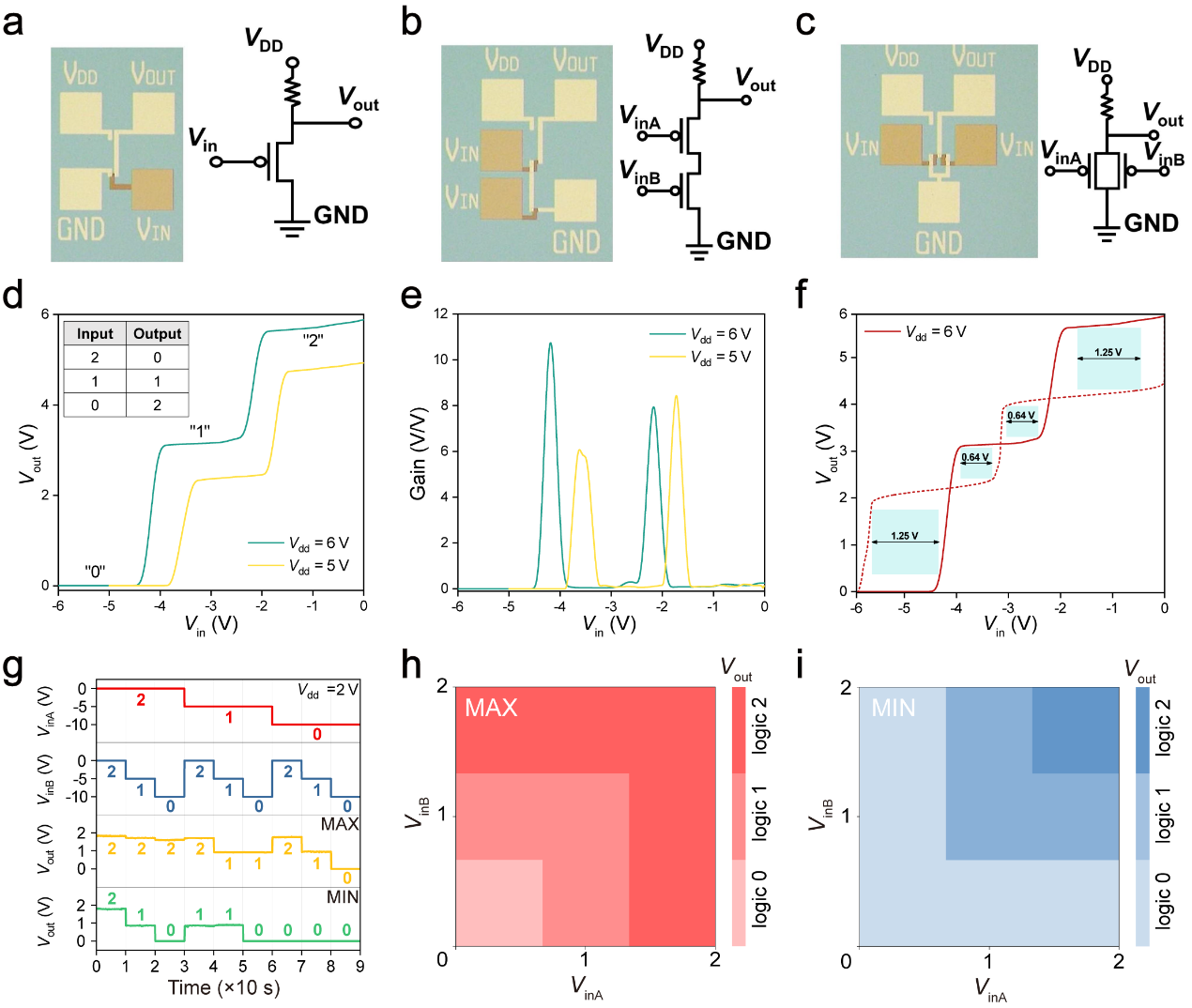

圖3 基于Y(acac)3@s-SWCNT ternary晶體管的邏輯門電路設計及其電壓傳輸特性曲線

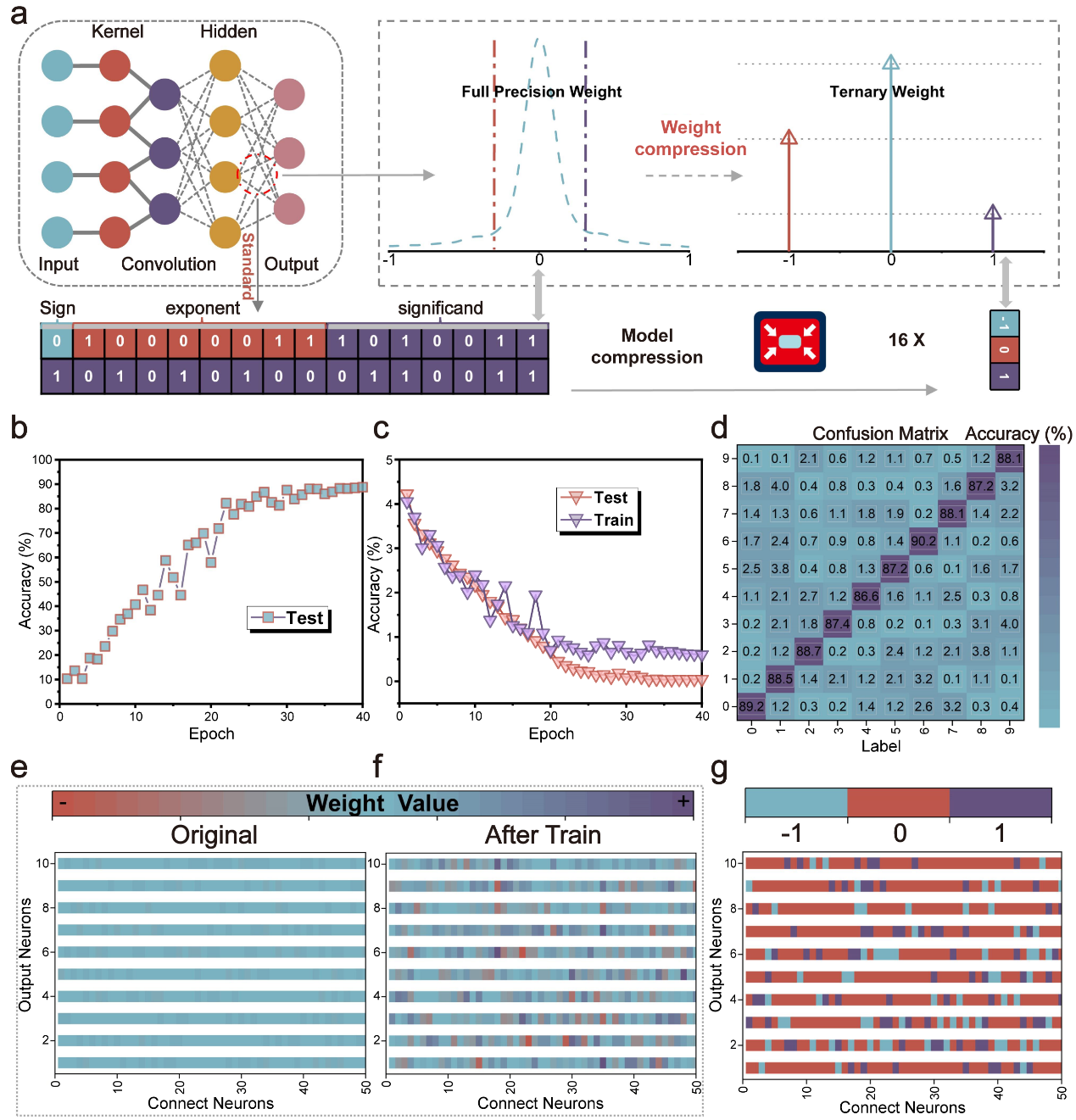

圖4 Ternary權重網絡（TWNs）在神經形態計算中的應用
相關成果以Filled carbon nanotube ternary transistors為題發表于Advanced Materials。中國科學院蘇州納米所博士生滕宇、姚建，博士后王琦男為論文共同第一作者，中國科學院蘇州納米所康黎星研究員、西交利物浦大學趙春教授和新加坡國立大學Mario Lanza教授為共同通訊作者。該研究獲得了國家自然科學基金、中國科學院“率先行動”引才計劃、江蘇省前沿技術研發計劃等項目的經費支持，以及中國科學院蘇州納米所納米真空互聯實驗站（Nano-X）和納米加工平臺的技術支持。
